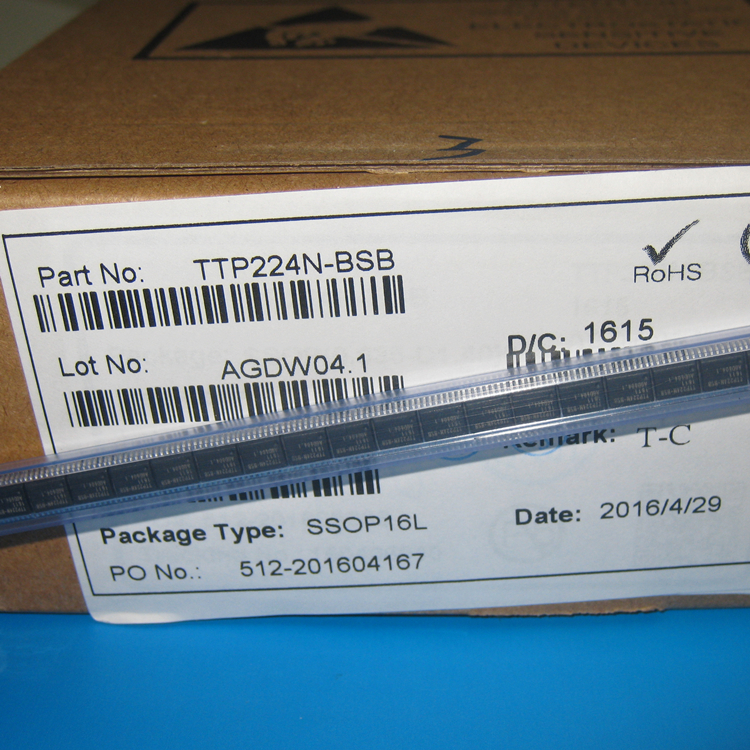

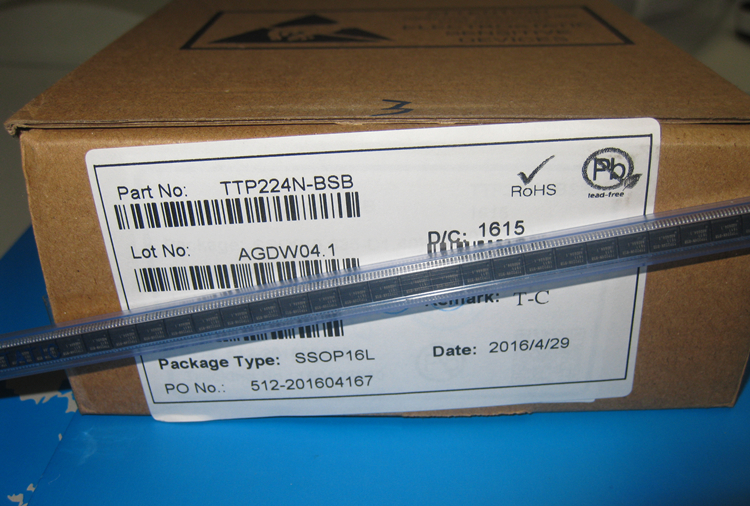

TTP224N-BSB
型號：TTP224N-BSB
封裝：SSOP16
TTP224N-BSB是一款得到廣泛使用的4通道電容觸摸芯片，提供最多4個觸摸輸入端口及4個直接輸出端口，SSOP16小體積封裝，具有快速模式和低功耗模式2種運行方式，能通過管腳選擇輸出電平高有效或者低有效，廣泛應用于玩具、消費電子等可以替代傳統機械按鍵或者輕觸開關的應用中。
工作電壓 2.4V~5.5V
可以由外部Option選擇是否啟用內部穩壓電路功能.
工作電流@VDD=3V無負載時:
低功耗模式下典型值2.5uA
快速模式下典型值9uA
@VDD=3V工作電壓:
在快速模式下KEY最快響應時間為100ms,低功耗模式下為200mS于TTP224
在快速模式下KEY最快響應時間為60ms,低功耗模式下為160mS于TTP224N
各KEY靈敏度可以由外部電容進行調節(0~50pF).
提供LPMB端口選擇快速模式或低功耗模式.
提供直接輸出模式,觸發模式,開漏輸出, CMOS高電平有效或低電平有效輸出, 經由
TOG/AHLB/OD端口選擇.
提供兩個無二極管保護的輸出端口TPQ0D，TPQ2D僅限于低電平有效.
提供MOT1, MOT0端口選擇有效鍵最長輸出時間:120秒/64秒/16秒/無窮大
上電后約有0.5秒的系統穩定時間,在此期間內不要觸摸Touch PAD,且觸摸功能無效
有自動校準功能，當無按鍵被觸摸時，系統重新校準周期約為4.0秒
可以由外部Option選擇是否啟用內部穩壓電路功能.
工作電流@VDD=3V無負載時:
低功耗模式下典型值2.5uA
快速模式下典型值9uA
@VDD=3V工作電壓:
在快速模式下KEY最快響應時間為100ms,低功耗模式下為200mS于TTP224
在快速模式下KEY最快響應時間為60ms,低功耗模式下為160mS于TTP224N
各KEY靈敏度可以由外部電容進行調節(0~50pF).
提供LPMB端口選擇快速模式或低功耗模式.
提供直接輸出模式,觸發模式,開漏輸出, CMOS高電平有效或低電平有效輸出, 經由
TOG/AHLB/OD端口選擇.
提供兩個無二極管保護的輸出端口TPQ0D，TPQ2D僅限于低電平有效.
提供MOT1, MOT0端口選擇有效鍵最長輸出時間:120秒/64秒/16秒/無窮大
上電后約有0.5秒的系統穩定時間,在此期間內不要觸摸Touch PAD,且觸摸功能無效
有自動校準功能，當無按鍵被觸摸時，系統重新校準周期約為4.0秒
消費類電子產品
薄膜或按鈕及普通開關的取代
薄膜或按鈕及普通開關的取代
