TWS耳機市場快速發展，隨之而來的是，消費者對產品的要求也越來越高，普通的TWS耳機產品已經不足以滿足消費者的需求，定制特殊化的產品，成為了廠商能否在TWS耳機市場占領先機的重要因素。卓聯微科技也想在這樣關鍵的時刻，為大家?guī)碛幸饬x的解決方案。

光學檢測方案痛點解析：

1、體積很大，光學檢測方案需要在耳機表面打孔通光，不利于耳機做防水設計。

2、受結構空間限制，耳機腔體做PCB的堆疊的時候比較困難，因此不利于耳機做小型化的設計。

3、大量的耳機產品采用一個單光路的檢測方案，這將導致耳機未佩戴時，遇到阻擋光路的材料就容易觸發檢測，耳機無法工作。

電容檢測方案，痛點解析：

1、溫度影響：

電容檢測方案容易受到溫度的影響，特別是在高緯度的地區。比如東北寒冬的時候，室外零下二十幾度到室內十幾度。

2、檢測方式：

傳統的方案只是檢測電容改變量，可能遠遠大于耳機電容改變，極容易出現誤判，也是導致佩戴檢測的失效。

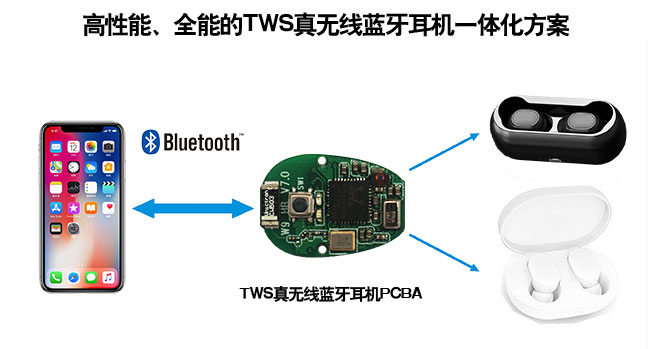

考慮到耳機結構空間限制，我們設計出一款入耳檢測+觸控二合一的單芯片解決方案。其中入耳檢測支持兩個通道，可大大降低誤識別率，提高檢測準確度。

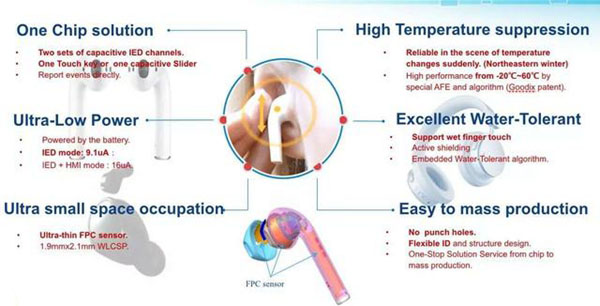

        卓聯微入耳檢測方案特點：



對耳機的占用超小

體現在我們的sensor，采用的電容電極，我們就可以利用柔性PCB的sensor，F(xiàn)PC業界普遍在0.1毫米，它可以貼到耳機腔體的內表面或者耳機里面的支架上面，這樣它有一個立體的空間在上面，它就可以適配各種，特別是小型化的耳機，有可能放光學器件都放不下去，我們的電容就可以放下去。

我們芯片尺寸也只有1.9毫米乘以2.1毫米，我們采用的CSP封裝，這樣小的尺寸可以直接放在sensorFPC上，也可以放在主板上面，這樣能適配不同的ID。

JTW077是一款2 通道觸摸滑調控制和1 通道入耳檢測控制芯片，提供了單 擊、雙擊、三擊、長按及滑調等六種觸摸手勢；應用最新觸摸檢測電路與環境自 我校正技術，能適應各樣的環境應用。封裝尺寸小，非常適合用于TWS 耳機等 電子產品。

產品描述
◆ 工作電壓范圍：2.5 V ~ 5.5 V
◆ 工作電流： 500 uA@3.3V（正常模式）; 3uA@3.3V（休眠模式）
◆ 1 通道入耳檢測輸入；2 通道觸摸滑調輸入，提供六種手勢的應用
◆ 應用電路簡單，外圍器件少，加工方便，成本低
◆ 持續無按鍵4 秒，進入休眠模式
◆ 整合環境自我校正機制，抗干擾特性好

溫度抑制性，從-20度到+60度范之內任何溫度沖擊都不會有影響

從IC架構和我們的軟件開發，到我們的應用設計上都做了特殊設計，我們對溫度的抑制可以說做到絕對溫度抑制，從-20度到60度范之內任何溫度沖擊都不會有影響。

用冷凝劑噴涂的時候曲線不會做任何改變，只對人體才有感知。量產這塊我們不需要在耳機表面進行開孔處理，這樣更利于我們的防水設計。

我們本來也是半導體的綜合方案供應商，我們會提供從芯片應用到結構ID量產和整體解決方案。
