TTP222E-807SN
型號：TTP222E-807SN

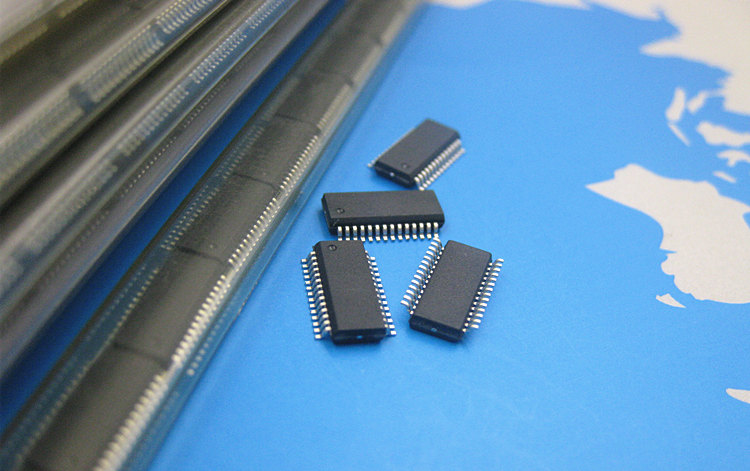

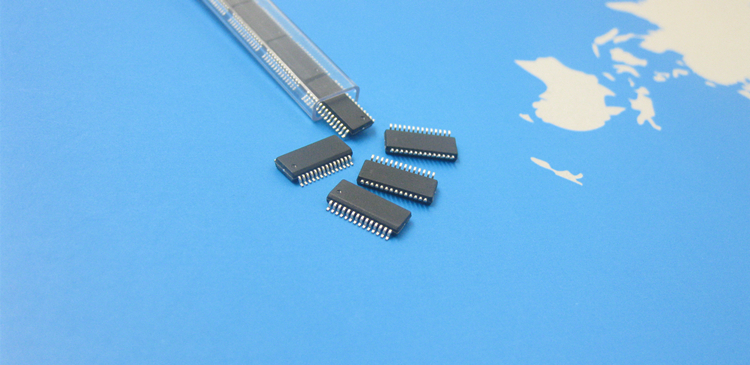

封裝：SSOP28
TTP222/TTP222E TonTouchTM是一款接觸板檢測(touch pad detector)IC，提供8個接觸鍵。接觸檢測 IC 有意取代傳統固定pad尺寸的直接按鈕鍵。低功耗和寬工作電壓是接觸鍵在DC或AC應用中的特點。
工作電壓 2.0V~5.5V
工作電流在VDD=3V時典型值80uA, 最大值160uA
輸出刷新率在VDD=3V時約55Hz
64 階可選靈敏度 (SLSE0~5管腳選項)
另外提供 2 種基階(base-step) (OPST 管腳選項)
穩定的人體接觸檢測，以取代傳統直接切換的鍵(direct switch key)
提供直接模式、矩陣模式和串行模式,由pad選項
選擇直接模式下最多8個輸入pad和8個輸出；
串行接口模式下最多8個輸入pad；
固定的2*4和3*3矩陣類型提供最多8個輸入pads
輸出可由pad選項選擇為高電平有效或低電平有效
在上電之后有一段穩定時間，在此期間不要觸摸鍵區(key-pad)，且功能無效，TTP222的穩定時間是3.5~4.0秒，且TTP222E的是0.8~1.0秒
始終進行自校準，當所有鍵沒被觸摸時，重校準周期TTP222是3.5~4.0秒，且TTP222E的是0.8~1.0秒
工作電流在VDD=3V時典型值80uA, 最大值160uA
輸出刷新率在VDD=3V時約55Hz
64 階可選靈敏度 (SLSE0~5管腳選項)
另外提供 2 種基階(base-step) (OPST 管腳選項)
穩定的人體接觸檢測，以取代傳統直接切換的鍵(direct switch key)
提供直接模式、矩陣模式和串行模式,由pad選項
選擇直接模式下最多8個輸入pad和8個輸出；
串行接口模式下最多8個輸入pad；
固定的2*4和3*3矩陣類型提供最多8個輸入pads
輸出可由pad選項選擇為高電平有效或低電平有效
在上電之后有一段穩定時間，在此期間不要觸摸鍵區(key-pad)，且功能無效，TTP222的穩定時間是3.5~4.0秒，且TTP222E的是0.8~1.0秒
始終進行自校準，當所有鍵沒被觸摸時，重校準周期TTP222是3.5~4.0秒，且TTP222E的是0.8~1.0秒
廣泛的消費性產品取代按鈕鍵
