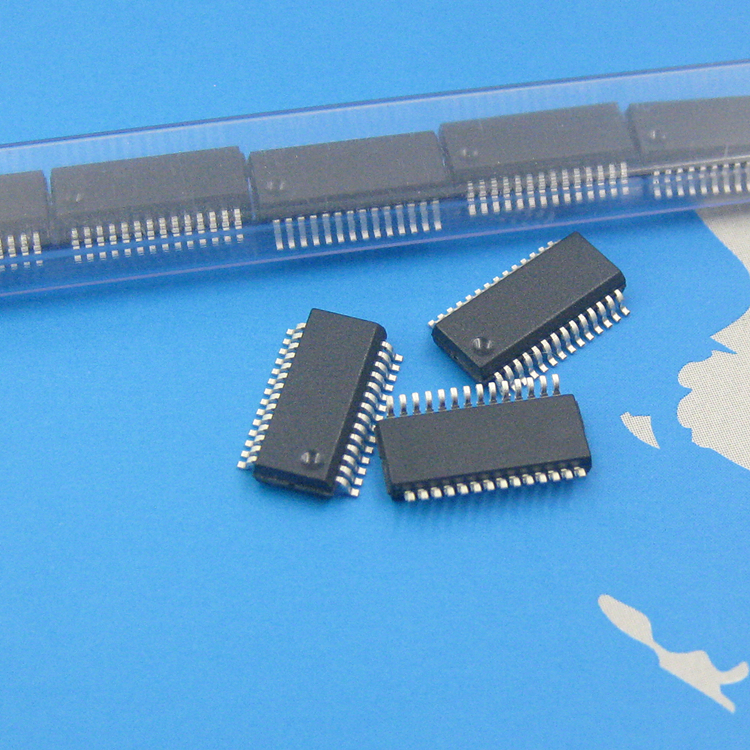

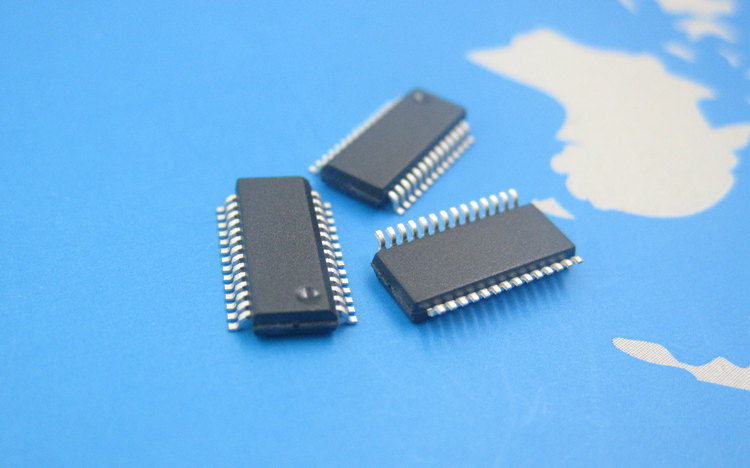

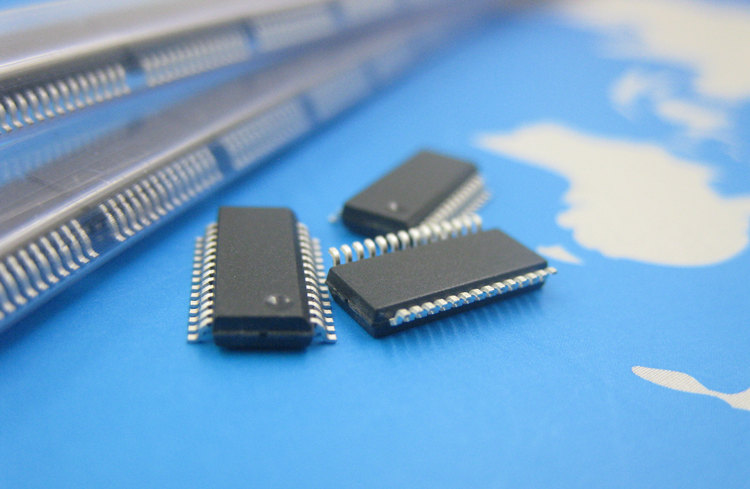

TTP229-LSFN
型號：TTP229-LSFN
封裝：SSOP28
TTP229 TonTouchTM IC是一款使用電容感應式原理設計的觸摸芯片。此芯片內建穩壓電路供觸摸傳感器使用，穩定的觸摸效果可以應用在各種不同應用上,人體觸摸面板可以通過非導電性絕緣材料連接，主要應用是以取代機械開關或按鈕,此芯片可以獨立支持8個觸摸鍵或16個觸摸鍵.
工作電壓：2.4V~5.5V（啟用內建穩壓電路）
2.0V~5.5V（禁用內建穩壓電路）
可外部選擇啟用/禁用內建穩壓電路功能
待機電流
3V電壓，低速采樣率8Hz的睡眠模式下：
啟用內部穩壓器，待機電流
=> 16鍵模式下典型值2.5uA
=> 8鍵模式下典型值2.0uA
禁用內部穩壓器，待機電流
=> 16鍵模式下典型值2.5uA
=> 8鍵模式下典型值2.0uA
提供Option選擇8鍵或16鍵模式.
提供8個直接輸出獨立端口,僅限于8鍵直接輸出模式下
具有兩種串行輸出方式，可以應用在8個和16個鍵模式
包括2-線串行模式和I2C通訊模式
TTP229-LSF為I2C輸出通訊
TTP229-BSF為2線串行輸出通訊
8個直接輸出端口可以選擇不同輸出類型（CMOS/OD/OC具有高/低電平有效） 2-線串行模式可option選擇高電平有效或低電平有效
提供option選擇多鍵或單鍵有效功能
提供兩種采樣率，睡眠模式下采樣率8Hz，快速采樣率 64Hz
具有Option選擇有效鍵最大輸出時間大約為80秒.
靈敏度可由外部電容（1~50pF）調節
上電后需要0.5秒穩定時間
在此期間內請勿觸摸按鍵面板，所有的功能觸摸也無效.
自動校準
當所有按鍵在一段時間內沒有被觸摸到時,芯片系統重新校準時間約為4.0秒
廣泛的消費電子產品
按鈕取代
