TTP111
型號：TTP111

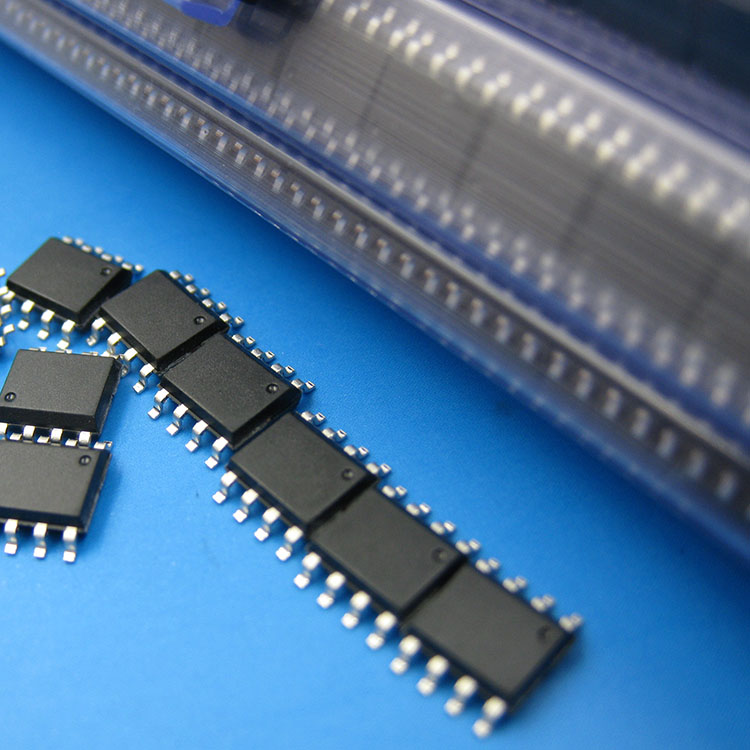

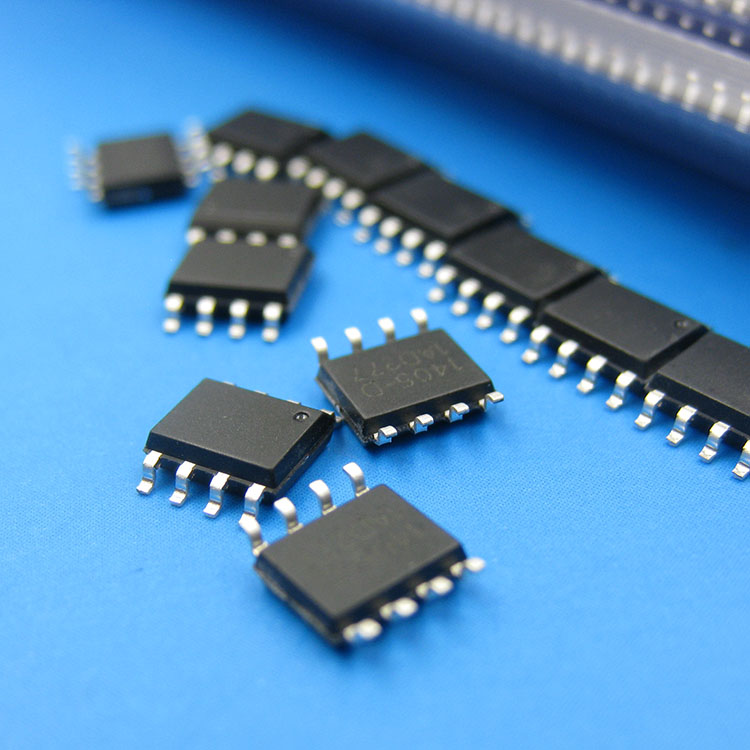

封裝：SOP8
單鍵LED調光觸摸芯片，由PWM輸出控制NMOS達到調光功能，高頻率的PWM輸出，典型工作電壓5.0V.
典型工作電壓5.0V
在VDD=5.0V，25℃，無負載條件下，工作電流典型值小于500uA
頻率高達4.8KHz的脈沖寬度調制（PWM）輸出
4種可選調光模式（管腳OPT1. OPT2選擇）：
(1). 3級調節，初始關。OPT2=0, OPT1=1
(2). 4級調節，初始關。OPT2=1, OPT1=0
(3). 3級調節，初始開(6%)。OPT2=0, OPT1=0
(4).開關模式，初始關。OPT2=1, OPT1= 1
TTP111 PWM輸出高電平控制NMOS。
兩種調光輸入模式：觸摸和開關。
應用電路簡單，易于上手。
可以通過導線與觸摸板連接。
在VDD=5.0V，25℃，無負載條件下，工作電流典型值小于500uA
頻率高達4.8KHz的脈沖寬度調制（PWM）輸出
4種可選調光模式（管腳OPT1. OPT2選擇）：
(1). 3級調節，初始關。OPT2=0, OPT1=1
(2). 4級調節，初始關。OPT2=1, OPT1=0
(3). 3級調節，初始開(6%)。OPT2=0, OPT1=0
(4).開關模式，初始關。OPT2=1, OPT1= 1
TTP111 PWM輸出高電平控制NMOS。
兩種調光輸入模式：觸摸和開關。
應用電路簡單，易于上手。
可以通過導線與觸摸板連接。
LED臺燈 櫥柜燈 衣柜燈
作為脈沖寬度調制控制輸入
作為脈沖寬度調制控制輸入
