TTP233B-BA6

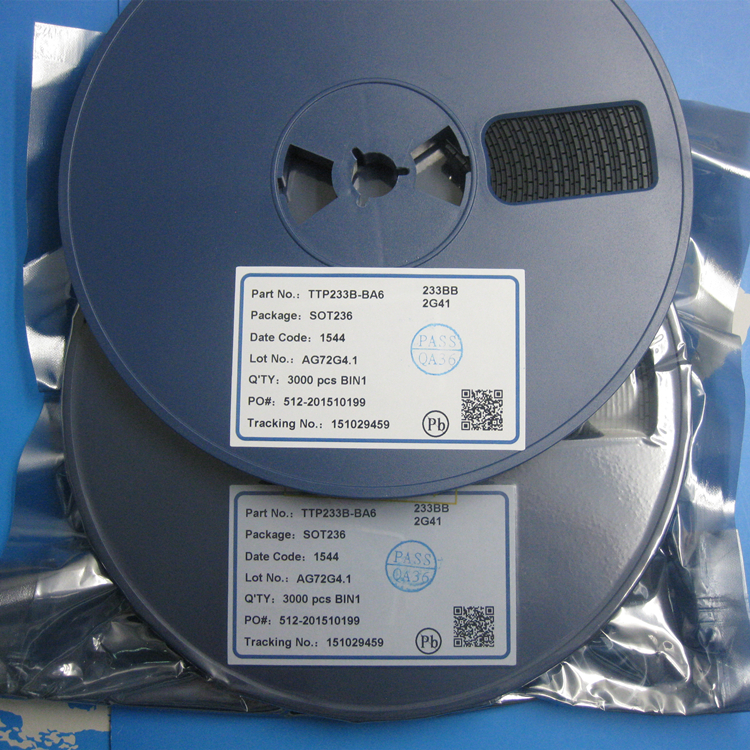

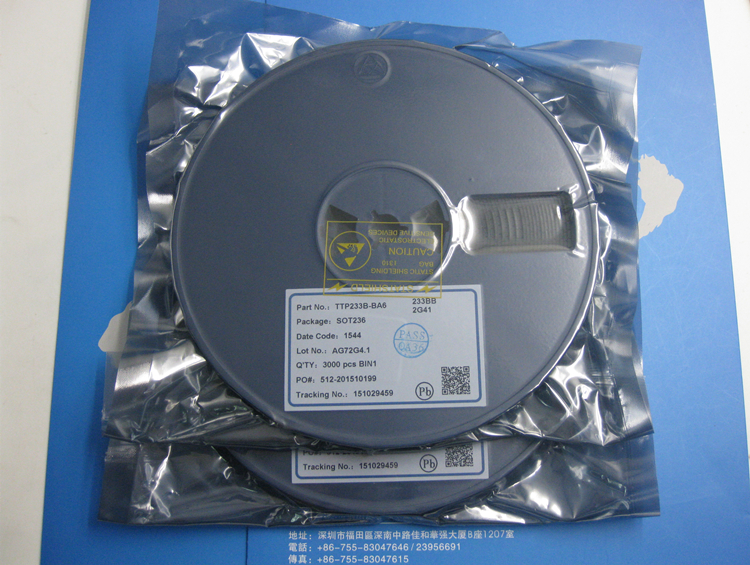

型號：TTP233B-BA6

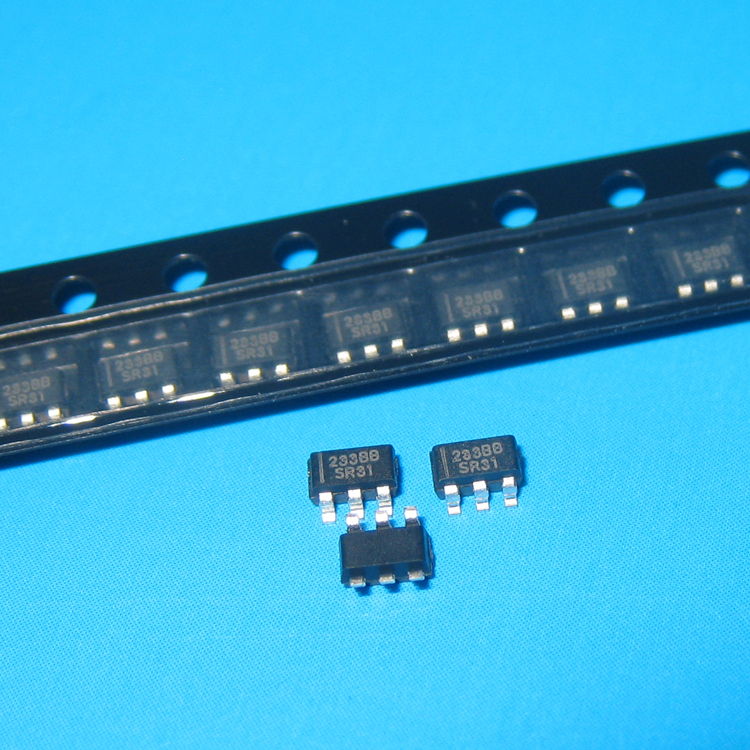

封裝：單鍵/SOT23-6
此觸摸檢測芯片是專為取代傳統按鍵而設計，觸摸檢測點（焊盤）的大小可以依需求在合理允許值范圍內靈活設計，在DC和AC的應用中，低功耗以及寬工作電壓是此款觸摸芯片的優越點。
概述
TTP233 TonTouchTM是單個按鍵觸摸檢測芯片.此觸摸檢測芯片內建穩壓電路，提供穩定的電壓給觸摸感應電路使用，穩定的觸摸檢測效果可以廣泛的滿足不同應用的需求，此觸摸檢測芯片是專為取代傳統按鍵而設計，觸摸檢測點（焊盤）的大小可以依需求在合理允許值范圍內靈活設計，在DC和AC的應用中，低功耗以及寬工作電壓是此款觸摸芯片的優越點。
特點.
工作電壓2.4V~5.5V
內建穩壓電路提供穩定電壓給觸摸檢電路使用
TTP233B-BA6工作電流@VDD=3V,無負載
低功耗模式下典型值最小 2.5uA,最大5uA
在低功耗模式下按鍵響應時間大約為220mS @VDD=3V
可由外部電容調節觸摸靈敏度(1~50pF)
穩定的觸摸效果取代傳統的機械式開關
提供低功耗模式
提供直接輸出模式及鎖存模式功能選擇(TOGpin)。
Qpin為CMOS輸出腳，可由外部跳線選擇輸出為高電平有效或低電平有效(AHLB pin)
最長16秒定時輸出
上電后0.5秒內為芯片穩定時間,在此段時間內不要靠近觸摸檢測點,且此期間內芯
片的全部功能禁用。
自動校準功能.剛上電的8秒內若無感應觸摸時，芯片每1秒刷新一次參考值，若是上電的8秒內有觸摸感應，或是上電的8秒后無感應觸摸，則每4秒刷新一次參考值.
應用范圍
廣泛的消費類產品
傳統機械按鍵的取代
TTP233 TonTouchTM是單個按鍵觸摸檢測芯片.此觸摸檢測芯片內建穩壓電路，提供穩定的電壓給觸摸感應電路使用，穩定的觸摸檢測效果可以廣泛的滿足不同應用的需求，此觸摸檢測芯片是專為取代傳統按鍵而設計，觸摸檢測點（焊盤）的大小可以依需求在合理允許值范圍內靈活設計，在DC和AC的應用中，低功耗以及寬工作電壓是此款觸摸芯片的優越點。
特點.
工作電壓2.4V~5.5V
內建穩壓電路提供穩定電壓給觸摸檢電路使用
TTP233B-BA6工作電流@VDD=3V,無負載
低功耗模式下典型值最小 2.5uA,最大5uA
在低功耗模式下按鍵響應時間大約為220mS @VDD=3V
可由外部電容調節觸摸靈敏度(1~50pF)
穩定的觸摸效果取代傳統的機械式開關
提供低功耗模式
提供直接輸出模式及鎖存模式功能選擇(TOGpin)。
Qpin為CMOS輸出腳，可由外部跳線選擇輸出為高電平有效或低電平有效(AHLB pin)
最長16秒定時輸出
上電后0.5秒內為芯片穩定時間,在此段時間內不要靠近觸摸檢測點,且此期間內芯
片的全部功能禁用。
自動校準功能.剛上電的8秒內若無感應觸摸時，芯片每1秒刷新一次參考值，若是上電的8秒內有觸摸感應，或是上電的8秒后無感應觸摸，則每4秒刷新一次參考值.
應用范圍
廣泛的消費類產品
傳統機械按鍵的取代
廣泛的消費類產品
傳統機械按鍵的取代
傳統機械按鍵的取代
