TTP224B
型號：TTP224B

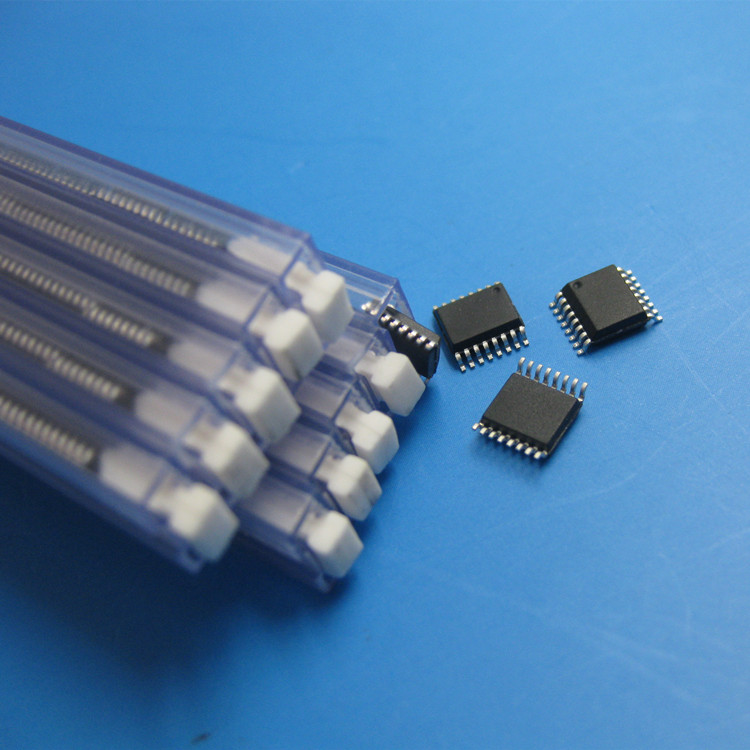

封裝：SOP8/SOP16/SSOP16
4key 觸摸 TTP224B, 適用于 DC 產品上此產品比 TTP224N/ TTP234 有綜合的優化, 兼具更穩定和更低功耗的特性! TTP224B 帶 LDO 功能, 和優異的睡眠功耗
TTP224主要型號 封裝 及特性：
TTP224N-ASD SSOP20 4鍵
TTP224N-BSB SSOP16 4鍵
TTP224N-CO8 SOP8 2鍵
TTP224B-BSB SSOP16 新版高性能4鍵觸摸芯片
TCP224N TTP224裸片
TCP224B TTP224B裸片
概述
TTP224B TonTouchTM IC是一款使用電容式感應原理設計的觸摸IC, 此款I(lǐng)C內建穩壓電 路給觸摸感測器使用,穩定的感應方式可以應用到各種不同電子類產品.面板介質可以是完全絕 源的材料,專為取代傳統的機械結構開關或普通按鍵而設計.提供4個觸摸輸入端口及4個直接輸 出端口.
特點
工作電壓 2.4V~5.5V
可以由外部Option選擇是否啟用內部穩壓電路功能.
工作電流@VDD=3V無負載時:
低功耗模式下典型值2.5uA
快速模式下典型值9uA
@VDD=3V工作電壓:
在快速模式下KEY最快響應時間為100ms,低功耗模式下為200mS于TTP224
在快速模式下KEY最快響應時間為60ms,低功耗模式下為160mS于TTP224N
各KEY靈敏度可以由外部電容進行調節(0~50pF).
提供LPMB端口選擇快速模式或低功耗模式.
提供直接輸出模式,觸發模式,開漏輸出, CMOS高電平有效或低電平有效輸出, 經由
TOG/AHLB/OD端口選擇.
提供兩個無二極管保護的輸出端口TPQ0D，TPQ2D僅限于低電平有效.
提供MOT1, MOT0端口選擇有效鍵最長輸出時間:120秒/64秒/16秒/無窮大
上電后約有0.5秒的系統穩定時間,在此期間內不要觸摸Touch PAD,且觸摸功能無效
有自動校準功能，當無按鍵被觸摸時，系統重新校準周期約為4.0秒
TTP224N-ASD SSOP20 4鍵
TTP224N-BSB SSOP16 4鍵
TTP224N-CO8 SOP8 2鍵
TTP224B-BSB SSOP16 新版高性能4鍵觸摸芯片
TCP224N TTP224裸片
TCP224B TTP224B裸片
概述
TTP224B TonTouchTM IC是一款使用電容式感應原理設計的觸摸IC, 此款I(lǐng)C內建穩壓電 路給觸摸感測器使用,穩定的感應方式可以應用到各種不同電子類產品.面板介質可以是完全絕 源的材料,專為取代傳統的機械結構開關或普通按鍵而設計.提供4個觸摸輸入端口及4個直接輸 出端口.
特點
工作電壓 2.4V~5.5V
可以由外部Option選擇是否啟用內部穩壓電路功能.
工作電流@VDD=3V無負載時:
低功耗模式下典型值2.5uA
快速模式下典型值9uA
@VDD=3V工作電壓:
在快速模式下KEY最快響應時間為100ms,低功耗模式下為200mS于TTP224
在快速模式下KEY最快響應時間為60ms,低功耗模式下為160mS于TTP224N
各KEY靈敏度可以由外部電容進行調節(0~50pF).
提供LPMB端口選擇快速模式或低功耗模式.
提供直接輸出模式,觸發模式,開漏輸出, CMOS高電平有效或低電平有效輸出, 經由
TOG/AHLB/OD端口選擇.
提供兩個無二極管保護的輸出端口TPQ0D，TPQ2D僅限于低電平有效.
提供MOT1, MOT0端口選擇有效鍵最長輸出時間:120秒/64秒/16秒/無窮大
上電后約有0.5秒的系統穩定時間,在此期間內不要觸摸Touch PAD,且觸摸功能無效
有自動校準功能，當無按鍵被觸摸時，系統重新校準周期約為4.0秒
消費類電子產品
薄膜或按鈕及普通開關的取代
薄膜或按鈕及普通開關的取代
