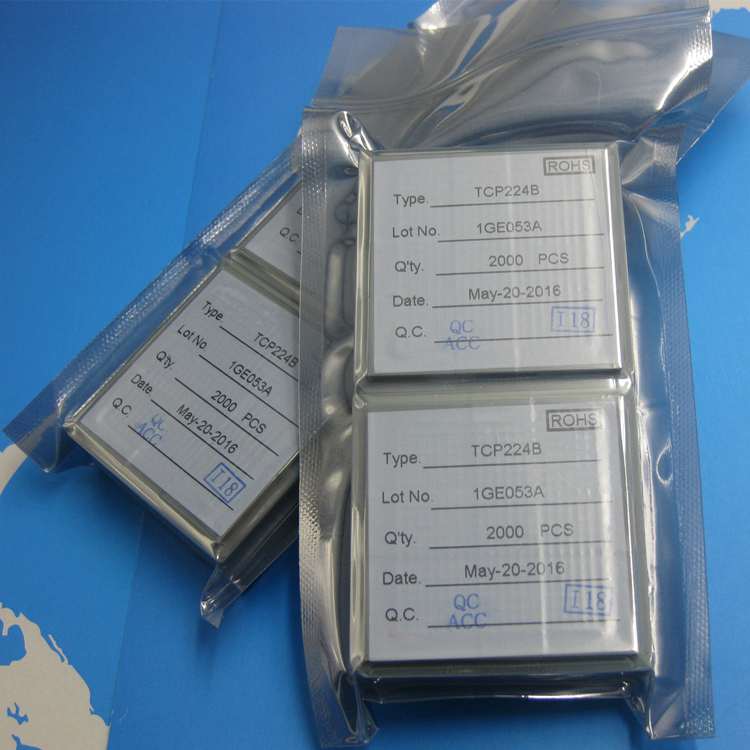

TCP224B
型號：TCP224B
封裝：裸片
TTP224裸片TCP224B 臺灣通泰觸摸芯片 4鍵電容觸摸檢測IC
概 述
TTP224B TonTouchTM IC 是一款使用電容式感應原理設計的觸摸 IC，此款 IC 內建穩壓電路給 觸摸感測器使用，穩定的感應方式可以應用到各種不同電子類產品。面板介質可以是完全絕源 的材料，專為取代傳統的機械結構開關或普通按鍵而設計。提供 4 個觸摸輸入端口及 4 個直接 輸出端口。
特 點
工作電壓 2.4V ~ 5.5V
可以由外部 Option 選擇是否啟用內部穩壓電路功能，經由 REGEN 端口選擇
工作電流 @VDD=3V，無負載 低功耗模式下典型值2.5uA 快速模式下典型值13uA
@VDD=3V 工作電壓： 在快速模式下 KEY 最快響應時間為 60ms，低功耗模式下為 160ms
各 KEY 靈敏度可以由外部電容進行調節(1~50pF)
提供 LPMB 端口選擇快速模式或低功耗模式
提供直接輸出模式，鎖存模式，開漏輸出，CMOS 高電平有效或低電平有效輸出，經由 TOG /OD/AHLB 端口選擇
提供 SM 端口選擇多鍵或單鍵輸出模式
提供 MOT1、MOT0 端口選擇有效鍵最長輸出時間：120 秒/64 秒/16 秒/無窮大
提供多鍵或單鍵輸出的選擇（SM 腳位）
上電后約有 0.5 秒的穩定時間，此期間內不要觸摸觸摸板，此時所有功能都被禁止
自動校準功能
剛上電的 8 秒內約每 1 秒刷新一次參考值，若在上電后的 8 秒內有觸摸按鍵或 8 秒后仍未觸摸 按鍵，則重新校準周期切換為 4 秒
應用范圍
各種消費性產品
取代按鈕按鍵
TTP224B TonTouchTM IC 是一款使用電容式感應原理設計的觸摸 IC，此款 IC 內建穩壓電路給 觸摸感測器使用，穩定的感應方式可以應用到各種不同電子類產品。面板介質可以是完全絕源 的材料，專為取代傳統的機械結構開關或普通按鍵而設計。提供 4 個觸摸輸入端口及 4 個直接 輸出端口。
特 點
工作電壓 2.4V ~ 5.5V
可以由外部 Option 選擇是否啟用內部穩壓電路功能，經由 REGEN 端口選擇
工作電流 @VDD=3V，無負載 低功耗模式下典型值2.5uA 快速模式下典型值13uA
@VDD=3V 工作電壓： 在快速模式下 KEY 最快響應時間為 60ms，低功耗模式下為 160ms
各 KEY 靈敏度可以由外部電容進行調節(1~50pF)
提供 LPMB 端口選擇快速模式或低功耗模式
提供直接輸出模式，鎖存模式，開漏輸出，CMOS 高電平有效或低電平有效輸出，經由 TOG /OD/AHLB 端口選擇
提供 SM 端口選擇多鍵或單鍵輸出模式
提供 MOT1、MOT0 端口選擇有效鍵最長輸出時間：120 秒/64 秒/16 秒/無窮大
提供多鍵或單鍵輸出的選擇（SM 腳位）
上電后約有 0.5 秒的穩定時間，此期間內不要觸摸觸摸板，此時所有功能都被禁止
自動校準功能
剛上電的 8 秒內約每 1 秒刷新一次參考值，若在上電后的 8 秒內有觸摸按鍵或 8 秒后仍未觸摸 按鍵，則重新校準周期切換為 4 秒
應用范圍
各種消費性產品
取代按鈕按鍵
