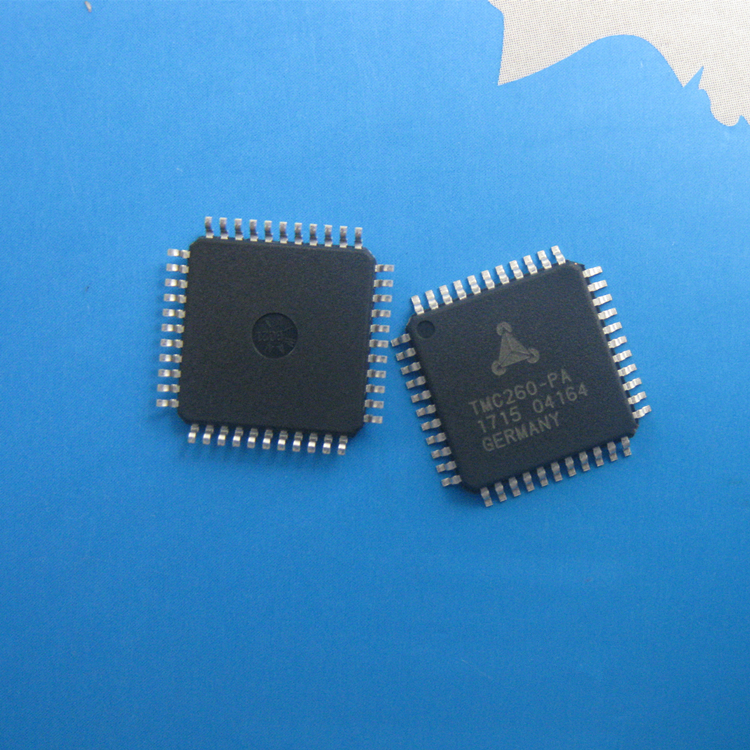

型號：TMC260A-PA
封裝：QFP44
TMC260A-PA是一款雙全橋驅動芯片，適用于雙極性步進電機的驅動TRINAMIC全新原裝 步進電機驅動芯片
TMC260A 雙全橋驅動芯片
TMC260A是一款雙全橋驅動芯片，適用于雙極性步進電機的驅動。內部集成技術無傳感器的失速檢測功能可用在無需外部傳感器的位置控制中；該功能還可以預測電機的超載情況，適用于需要高可靠性的場合。芯片內部集成MOSFETs，采用獨特的Low-RDS-ON技術達到低功耗，高效率性能，強化電機和驅動器的自身冷卻無需外部的散熱設備，即使在外部環境溫度很高的情況下也可以實現1.7A驅動電流輸出。TMC260A的低功耗，高效率，體積小的設計理念使其成為嵌入式運動控制甚至電池供電設備的完美選擇，內部集成的DAC功能可實現對電流的微步控制，TMC260A可通過SPI串行接口和STEP/DIR 信號輸入控制，另外該芯片還具有短路，過溫，欠壓，過載等保護功能。
● 集成無傳感器的失速探測功能（StallGuard）和負荷測量功能
●stallGuard2 ?高精度傳感器電機負載檢測
●coolStep ?依賴于負載電流控制節約能源高達75％
●microPlyer ?微步增加粗步輸入的平滑插值。
●目前最好的正弦波形式和過零spreadCycle ?高精度斬波
● 通過簡單便捷的SPI串行總線控制或STEP/DIR信號控制
● 短路，過溫，過壓保護功能
● 內部集成64bitDAC自身可實現256倍的微步細分功能
● 可以實現通過外部的模擬信號來實現任意的細分控制
● 具有實現電機平滑控制的混合衰減功能
● 通過單一電容或外部的時鐘實現頻率的編程控制
● 7V-60V電機驅動電壓
● 高達8A的電機驅動電流，
● 自帶256高細分
● 支持step/dir控制信號輸入；也支持20BitSPI接口控制
● 帶有技術stallguard功能可以實現無需傳感器精確測試電機負載
● 帶有技術coolstep可以根據電機的負載自動調節驅動芯片輸出的電流，避免因?yàn)槌d而丟步，也減少電機的發熱量，和其他驅動芯片相比節省75%的能量
● 內部自帶256細分可以實現在低速時候平滑控制
● 最大驅動電流6A，驅動電壓60V
● 高速驅動能力，可以驅動普通的2相步進電機達到5000RPM
● 集成過流，短路，過溫等保護與診斷功能
● 3.3或5V的數字控制電壓
● 低功耗，高效率的RDS-ON電源設計
應用程序
紡織、
縫紉機
工廠自動化
實驗室自動化
液體處理
醫療
辦公自動化 打印機和掃描儀
中央電視臺、安全ATM、現金回收商 POS機
泵和閥門定日鏡控制器
