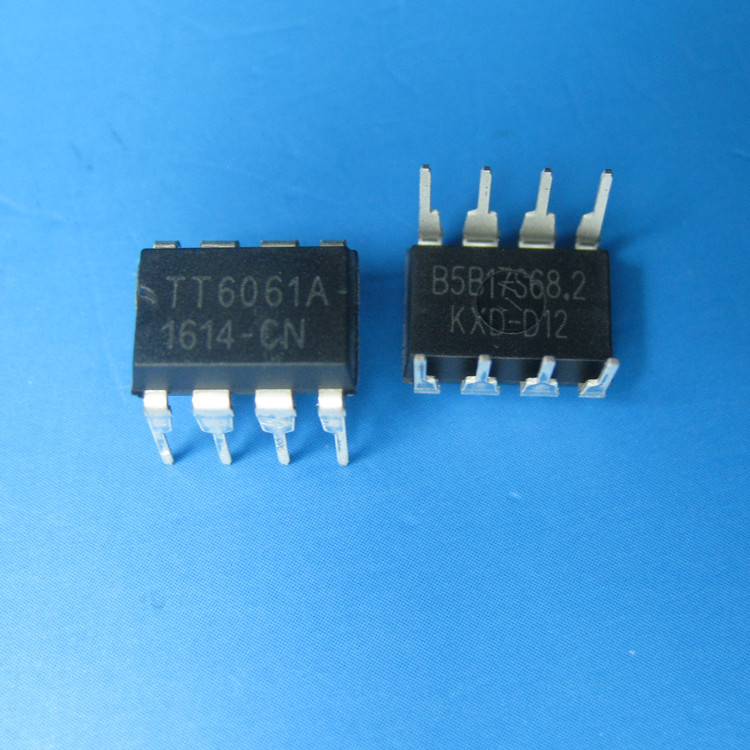

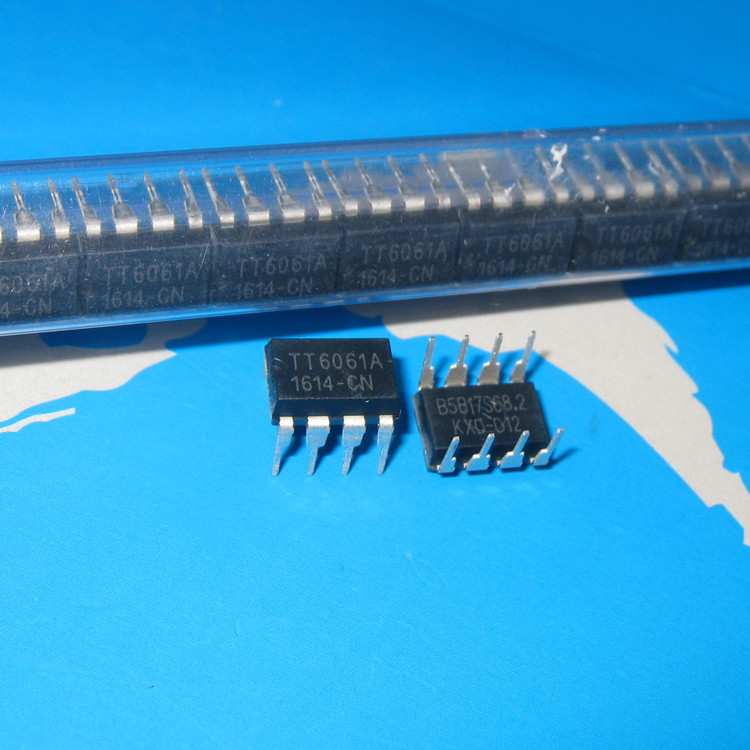

TT6061
型號：TT6061
封裝：DIP8
TT6061A觸摸芯片 原裝通泰 觸摸調光芯片 TT6061F 節能燈觸摸IC
特性（Features） 1.無機械式的開關裝置。 2.高靈敏度、穩定性佳以及高電容負載（當人體50PF時，燈具最高負載為800PF）。 3.周邊元件少。 4.驅動LAMP、節能燈、熒光燈、環形燈管等光源。 5.馬達、風扇、其它電器等的控制。
TT6061是一款觸摸式開關電路，多用在燈具上。
一、概述（General Description）
TT6061 IC是CMOS制作的兩段式（ON/OFF功能）,成電路。手觸摸一次，燈會按照開----關-----開----關……的模式循環。芯片采用8腳雙列直插式塑料封裝或者8腳COB封裝。觸摸燈電路集合了電源電路、振蕩器、檢零電路、觸摸控制電路、記數電路、上電復位電路、調相觸發電路等。
二、動作原理
1， 在電路圖一中，R2、D1、ZD1、C3組成簡單的電阻降壓半波整流穩壓電路，輸出約6.8V直流電給芯片使用。交流同步信號（50HZ或者60HZ）經過R6降壓給IC使用。
2， 當人手觸摸金屬片時（IC第4腳為觸摸端，金屬片可以與臺燈外部金屬外殼連接），人體感應的雜波信號經過C4、C5、54處理加至到IC的第4腳（TI），該芯片經過內部處理后，從第8腳（AT）輸出控制信號，使雙向可控硅導通，燈泡點亮。第一次導通角度為最大，燈泡為最亮；當人手第二次觸摸時，IC8腳的控制信號消失，可控硅在交流電過零位時截止，燈泡熄滅。第三次用手觸摸時，IC的8腳又輸出觸發控制信號，可控硅又導通，燈泡發出亮光……連續觸摸，燈光會按照上述過程循環變換。
三、特性（Features）
1.無機械式的開關裝置。
2.高靈敏度、穩定性佳以及高電容負載（當人體50PF時，燈具最高負載為800PF）。
3.周邊元件少。
4.驅動LAMP、節能燈、熒光燈、環形燈管等光源。
一、概述（General Description）
TT6061 IC是CMOS制作的兩段式（ON/OFF功能）,成電路。手觸摸一次，燈會按照開----關-----開----關……的模式循環。芯片采用8腳雙列直插式塑料封裝或者8腳COB封裝。觸摸燈電路集合了電源電路、振蕩器、檢零電路、觸摸控制電路、記數電路、上電復位電路、調相觸發電路等。
二、動作原理
1， 在電路圖一中，R2、D1、ZD1、C3組成簡單的電阻降壓半波整流穩壓電路，輸出約6.8V直流電給芯片使用。交流同步信號（50HZ或者60HZ）經過R6降壓給IC使用。
2， 當人手觸摸金屬片時（IC第4腳為觸摸端，金屬片可以與臺燈外部金屬外殼連接），人體感應的雜波信號經過C4、C5、54處理加至到IC的第4腳（TI），該芯片經過內部處理后，從第8腳（AT）輸出控制信號，使雙向可控硅導通，燈泡點亮。第一次導通角度為最大，燈泡為最亮；當人手第二次觸摸時，IC8腳的控制信號消失，可控硅在交流電過零位時截止，燈泡熄滅。第三次用手觸摸時，IC的8腳又輸出觸發控制信號，可控硅又導通，燈泡發出亮光……連續觸摸，燈光會按照上述過程循環變換。
三、特性（Features）
1.無機械式的開關裝置。
2.高靈敏度、穩定性佳以及高電容負載（當人體50PF時，燈具最高負載為800PF）。
3.周邊元件少。
4.驅動LAMP、節能燈、熒光燈、環形燈管等光源。
馬達、風扇、其它電器等的控制
