TMC5161
型號：TMC5161
封裝：AQFN
Trinamic低功耗驅控一體步進電機芯片TMC5161-AA升級版TMC5160
Trinamic的技術
體驗我們獨特的技術，凝聚了我們十多年在電機運動控制領域的經驗。
• 斜坡發生器 • 微步 • 步進伺服電機
• 矢量控制 • 靜音步進電機
電機即是傳感器! 我們的技術（如StallGuard™, StealthChop™ 和CoolStep™) 巧妙地利用了電機自身的反饋。
技術領先
TRINAMIC為電機和運動控制領域開發先進的技術。 我們先進的集成電路，模塊和機電一體化系統使當今的軟件工程師能夠快速可靠地開發高效，平穩和安靜工作的高精度驅動控制器。 Trinamic目前總部位于德國漢堡，在愛沙尼亞塔林，中國深圳和美國伊利諾伊州芝加哥設有子公司。
TMC429 步進電機控制芯片；軸數：3；電機類型：Stepper；工作電壓：3.3-5V；細分:64（SPI）,S/D；控制接口：SPI；驅動接口：SPI,S/D；梯形斜坡；參考傳感器輸入：3X2；封裝：QFN32(5X5)
TMC4361A 步進電機閉環控制芯片：軸數：1；電機類型：Stepper；工作電壓：3.3V；微步細分：256 , S/D；控制接口：SPI；驅動接口：SPI, S/D；編碼器接口：ABN, SPI, SSI；閉環控制；ChopSync；DcStep；梯形斜坡；先進斜坡：SixPoint, S-Shaped；傳感器輸入：3；封裝：QFN40 (6x6)；
TMC2130 步進電機驅動芯片；軸數：1；電機類型：2-Phase；均方根電流：1.2A；工作電壓：5V…46V；微步細分：256；控制接口：SPI + S/D；靜音驅動；堵轉檢測；電流動態調節；平滑運行；靜音技術；微步插補；封裝：QFN36 (5x6)
TMC2208 TMC2208-LA是很容易使用的單軸步進電機驅動芯片，內置功率管，驅動電流1.4A ，峰值電流2A，電壓范圍：5V-36V，256微步細分；帶有技術StealthChop靜音驅動，SpreadCycle平滑運行，MicroPlyer微步插補等功能，可實現步進電機在運行中完全無噪聲、不抖動、防丟步。適合應用于辦公樓或住宅區等需要絕對靜音環境的設計方案。 可以替代目前市場上噪聲大、共振及抖動的步進電機驅動芯片,如：A4988、DRV8825
TMC260A 步進電機低功耗驅動芯片；軸數：1；電機類型：2-Phase；均方根電流：1.4A；工作電壓：7V~34V；微步細分：256；控制接口：SPI + S/D；堵轉檢測；電流動態控制；平滑運行；微步插補；封裝：QFP44
TMC2660 步進電機低功耗驅動芯片；軸數：1；電機類型：2-Phase；均方根電流：2.8A；工作電壓：9V~30V；微步細分：256；控制接口：SPI + S/D；堵轉檢測；電流動態控制；平滑運行；微步插補；封裝：QFP44
TMC5041 TMC5041是一款集成了控制器和驅動器的IC，可以同時分別獨立驅控兩個步進電機，是具有功能強大的片上系統，在微型 7 mm X 7 mm QFN 封裝中集成了復雜的SixPoint斜坡發生器，以及業內一流的診斷和保護功能。還增加了 StealthChop靜音驅動技術、SpreadCycle防抖動技術、CoolStep電流動態調整技術（節能75%）、DcStep力矩調節技術，以及StallGard堵轉檢測功能。尤其在以下應用中能很好地限噪、防抖動，通常在操作人員附近的應用、使用多臺步進電機的應用、靠近墻壁和頂棚的設備能放大噪聲的視頻監控應用，以及家庭自動化、空調等用戶希望噪聲最小的消費類應用。
TMC262 步進電機大功率預驅動芯片；軸數：1；電機類型：2-Phase；電流：40mA；工作電壓：9V~60V；微步細分：256；控制接口：SPI + S/D；堵轉檢測；電流動態調節；防抖動技術；微步插補；功率管類型N+P；封裝：QFN32 (5x5)

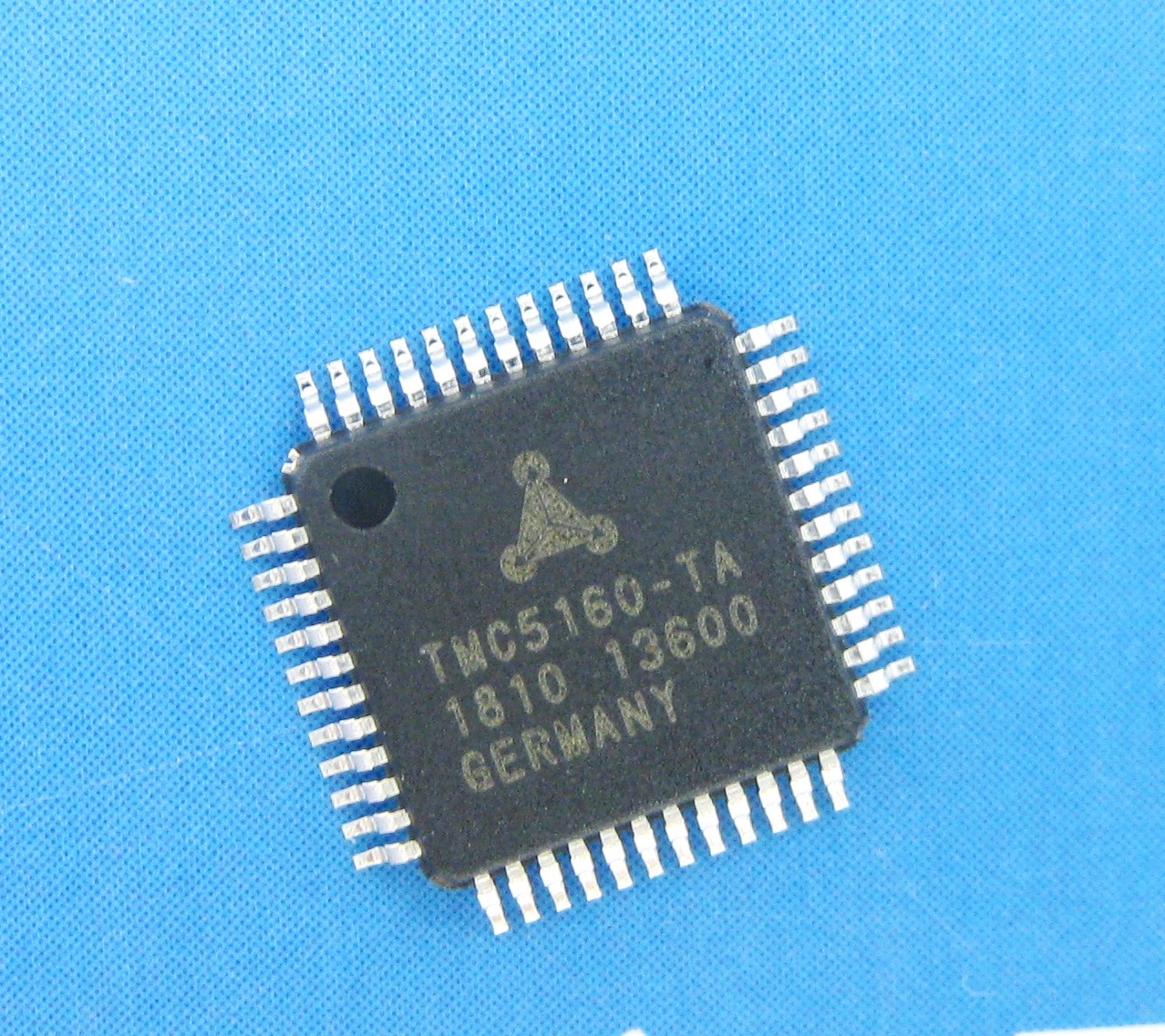

TMC5160 TMC5160將強大的步進電機驅動器和運動控制器集成在一塊芯片上，將數字信息直接轉換為平滑，精確，可靠的物理運動。外擴N溝道MOSFETs，每個線圈的電機電流可達20A，最大電壓60V DC；使用起來非常簡單，只需要目標位置即可。所有步進電機邏輯都在TMC5160內部運行 - 當驅動NEMA17到NEMA34和更大的電機時，不需要軟件。通過行業標準SPI或步進/方向接口連接到主機微控制器，TMC5160執行所有實時位置和速度步進運動計算。而且TMC5160還支持ABN編碼器輸入。
TMC6130
三相直流無刷電機預驅動，伺服矢量控制；軸數：1；電機類型：3-Phase BLDC；門驅動電流：1A；電壓：4.5V~28V；控制接口：PWM, (SPI)；分流放大：single；對地短路保護；線性調節：5V；Break before make logic；功率管類型：N；封裝：QFN32 (5x5)
