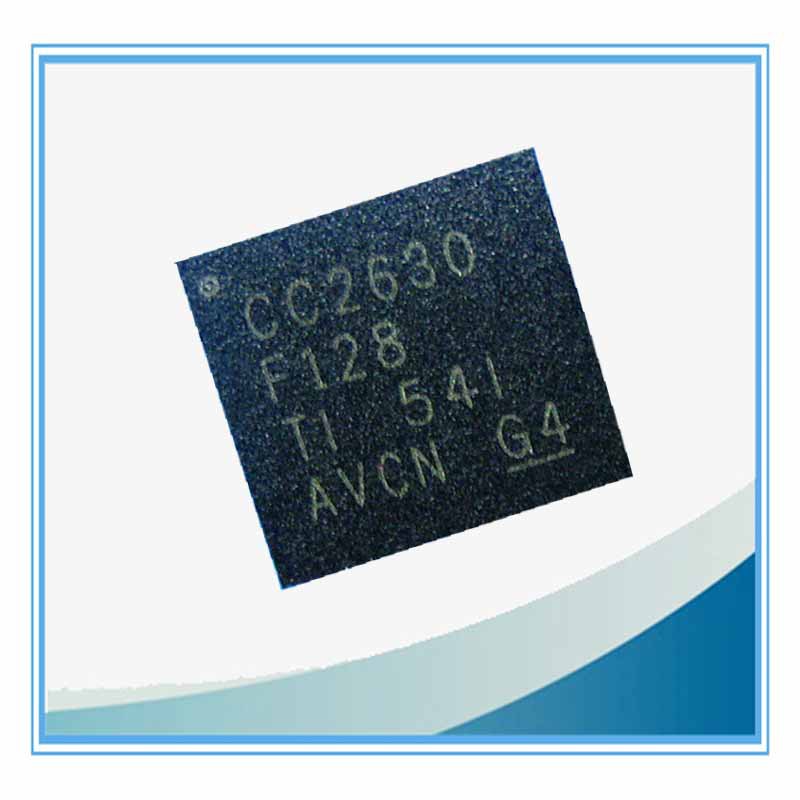

型號：CC2630F128RHBR
封裝：CC2630F128RHBR
供應藍牙低能耗芯片CC2630F128RHBR
CC2630 是一款面向 ZigBee 和 6LoWPAN 應用的無線 MCU。
此器件屬于 CC26xx 系列的經濟高效型超低功耗 2.4GHz RF 器件。 極低的有源 RF 和 MCU 電流以及低功耗模式流耗可確保卓越的電池使用壽命，允許采用小型紐扣電池在能源采集型應用中使用。
CC2630 含有一個 32 位 ARM Cortex-M3 處理器，與主處理器工作頻率同為 48MHz，具有豐富的外設功能集，包括一個獨特的超低功耗傳感器控制器，適用于在系統處于休眠模式時連接外部傳感器和/或自主采集模擬和數字數據。
憑此特性，CC2630 成為 ZigBee/6LoWPAN網絡中電池供電和能量采集終端節點的理想選擇。
IEEE 802.15.4 MAC 嵌入在 ROM 中，并在 ARM Cortex?-M0 處理器上單獨運行。 此架構可改善整體系統性能和功耗，并釋放閃存以供應用。
ZigBee 協議棧可從 www.ti.com.cn 免費獲取。
特性
微控制器
強大的 ARM Cortex-M3
EEMBC CoreMark 評分：142
高達 48MHz 的時鐘速度
128KB 系統內可編程閃存
8KB 緩存靜態 RAM (SRAM)
20KB 超低泄漏電流 SRAM
2 引腳 cJTAG 和 JTAG 調試
支持無線升級 (OTA)
超低功耗傳感器控制器高效代碼尺寸架構，ROM 中裝載驅動程序、IEEE 802.15.4 MAC、 和 引導加載程序
可獨立于系統其余部分自主運行
16 位架構
20KB 超低泄漏電流代碼和數據 SRAM
封裝符合 RoHS 標準
4mm × 4mm RSM QFN32（10 個 GPIO）
5mm × 5mm RHB QFN32（15 個 GPIO）
7mm × 7mm RGZ QFN48（31 個 GPIO）
外設
所有數字外設引腳均可連接任意 GPIO
4 個通用定時器模塊（8 × 16 位或 4 × 32 位，均采用 PWM）
12 位模數轉換器 (ADC)、200MSPS、8 通道模擬多路復用器
持續時間比較器
超低功耗模擬比較器
可編程電流源
UART
2x SSI（SPI、μW 和 TI）
I2C
I2S
實時時鐘 (RTC)
AES-128 安全模塊
真隨機數發生器 (TRNG)
10、15 或 31 個 GPIO，具體取決于所用封裝選項
支持 8 個電容感測按鈕
集成溫度傳感器
外部系統
片上內部 DC-DC 轉換器
極少的外部組件
與 SimpleLink CC2590 和 CC2592 范圍擴展器無縫集成
與采用 4mm × 4mm 和 5mm × 5mm QFN 封裝的 SimpleLink CC13xx 引腳兼容
低功耗
寬電源電壓范圍有源模式 RX：5.9mA
正常工作電壓：1.8V 至 3.8V
外部穩壓器模式：1.7V 至 1.95V
有源模式 TX (0dBm)：6.1mA
有源模式 TX (+5dBm)：9.1mA
有源模式 MCU：61μA/MHz
有源模式 MCU：48.5 CoreMark/mA
有源模式傳感器控制器：8.2μA/MHz
待機電流：1μA（RTC 運行，RAM/CPU 保持）
關斷電流：100nA（發生外部事件時喚醒）
射頻 (RF) 部分
2.4GHz RF 收發器，符合 IEEE 802.15.4 PHY 和 MAC
出色的接收器靈敏度(–100dBm)、可選擇性和阻斷性能
最高達 +5dBm 的可編程輸出功率
單端或差分 RF 接口
適用于符合各項全球射頻規范的系統
ETSI EN 300 328（歐洲）
EN 300 440 2 類（歐洲）
FCC CFR47 第 15 部分（美國）
ARIB STD-T66（日本）
工具和開發環境
功能全面的低成本開發套件
針對不同 RF 配置的多種參考設計
數據包監聽器 PC 軟件
Sensor Controller Studio
SmartRF Studio
SmartRF Flash Programmer 2
IAR Embedded Workbench （用于 ARM）
Code Composer Studio
應用
家庭和樓宇自動化
照明控制
警報和安全
電子貨架標簽
Proximity Tag
無線傳感器網絡
能量采集/無電池傳感器和傳動器
智能電網
