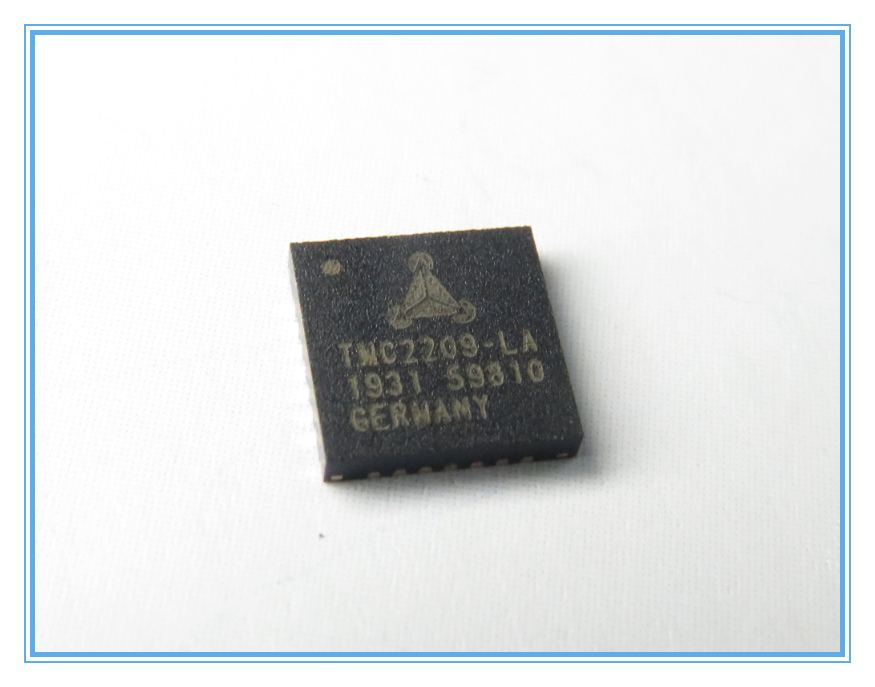

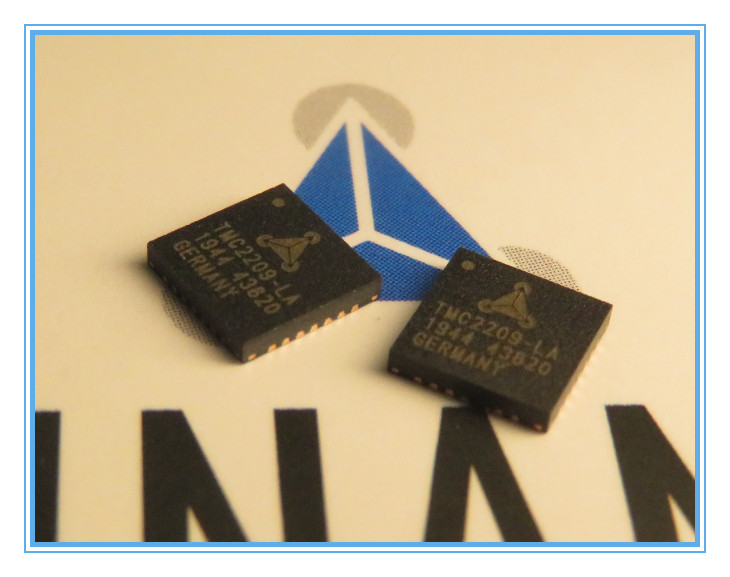

型號：TMC2209-LA
封裝：QFN28
TMC2209-LA靜音驅動散熱性更高3D打印機驅動芯片TMC系列原裝進口，超靜音和低共振步進驅動，內置功率MOS，電流峰值2.8A；UART可配置堵轉檢測和電流自適應功能（節能高達75%）；直接PTP替換A4988，不加散熱片。
基本描述：
TMC2209是用于兩相步進電機的超靜音電機驅動器IC。 TMC2209與許多傳統驅動器以及TMC2208引腳兼容。 TRINAMICs先進的StealthChop2斬波器可確保電機無噪音運行，實現最高效率和最佳電機扭矩。 其快速的電流調節和抑制共振功能組合可實現高動態運動。 StallGuard用于無傳感器回原點，防止堵轉。 內置功率MOSFET可處理高達2A RMS的電機電流，具有保護和診斷功能，可實現穩定可靠的運行。 一個簡單易用的UART接口打開了調優和控制選項。將應用程序調優存儲到OTP內存。 通過單獨的脈沖方向可將驅動器設置為無噪音運行和最精確的操作，從而實現經濟高效且極具競爭力的解決方案
TMC2209-LA是經濟型的靜音驅動芯片，可以替換那些使電機噪聲大、共振的驅動芯片，幫助客戶現有產品快速升級、換代 。特別說明：TMC2209與A4988的封裝都為QFN28，硬件可互換，省去工程師大量設計工作 。
特點和好處：
兩相步進電機，線圈電流（峰值）高達2.8A，均方根值電流2A RMS
STEP / DIR接口，具有4,8,16或32微步進引腳設置
通過MicroPlyer?最高細分256微步（UART配置）
StealthChop2?低速超靜音功能
SpreadCycle? 高速抑制共振功能
StallGuard4? 堵轉檢測功能（UART配置）
CoolStep? 電流自適應功能，可節省高達75％的能源（極低速不適用；UART配置）
低RDSon，低熱量LS170mΩ和HS170mΩ（典型值，25°C時）
電壓范圍4.75 --28V DC
低功耗待機，適合EUP或電池操作
內部檢測電阻選項（無需外部檢測電阻）
被動制動，續流和自動斷電
單線UART用于寄存器配置選項（獨立脈沖控制無需配置）
集成脈沖發生器，用于獨立脈沖控制
全面保護和診斷
QFN28小型封裝（無鉛），自帶散熱片
兼容A4988升級設計
電動窗簾電機驅動
3D打印機
打印機，POS
辦公和家庭自動化
紡織、縫紉機
安防設備
ATM、現金回收機
暖通空調
電池驅動設備
