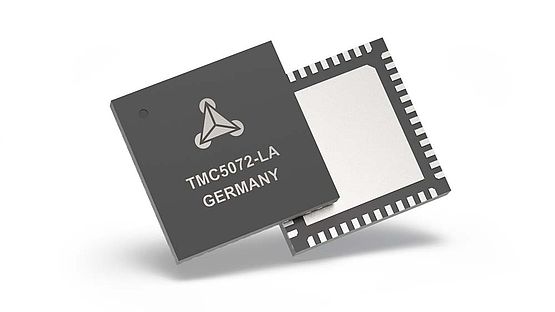

TMC5072-LA
型號：TMC5072-LA
封裝：QFN48
TMC5072 cDriverTM是一款集成電機驅動和運動控制器解決方案，適用于閉路電視攝像機，泵和其他自動化應用。 該器件具有兩個集成的SixPointTM斜坡控制器，一個微步進分度器，無傳感器失速檢測技術，StallGuard2TM和完全無噪聲的電流控制模式StealthChopTM，旨在驅動兩個雙極步進電機。 輸出驅動器模塊由低RDSon N溝道功率MOSFET組成，配置為全H橋，用于驅動電機繞組。 TMC5072能夠從每個輸出驅動高達1.5A（具有適當?shù)纳幔?TMC5072的供電電壓為5-28V。 對于高可靠性要求，編碼器接口提供有關系統狀態的反饋。 該器件提供SPI接口，用于配置和診斷以及步進和方向接口。
兩個2相步進電機
驅動能力高達2x 1.1A線圈電流（2x 1.5A峰值）
一個電機的并聯選項，2.2A（3A峰值）
具有sixPoint斜坡的運動控制器
電壓范圍4.75-26V DC
SPI和單線UART
雙軸編碼器接口和每軸2x參考開關輸入
最高分辨率，每步完成高達256微步
stealthChop用于極其安靜的操作和平穩的運動
spreadCycle高動態電機控制斬波器
dcStep負載相關的速度控制
stallGuard2高精度無傳感器電機負載檢測
coolStep電流控制，節能高達75％
被動打破和續流模式
全面保護和診斷
緊湊尺寸7x7mm2 QFN48封裝
驅動能力高達2x 1.1A線圈電流（2x 1.5A峰值）
一個電機的并聯選項，2.2A（3A峰值）
具有sixPoint斜坡的運動控制器
電壓范圍4.75-26V DC
SPI和單線UART
雙軸編碼器接口和每軸2x參考開關輸入
最高分辨率，每步完成高達256微步
stealthChop用于極其安靜的操作和平穩的運動
spreadCycle高動態電機控制斬波器
dcStep負載相關的速度控制
stallGuard2高精度無傳感器電機負載檢測
coolStep電流控制，節能高達75％
被動打破和續流模式
全面保護和診斷
緊湊尺寸7x7mm2 QFN48封裝
CCTV，監控
辦公自動化
天線定位
Heliostat控制器
電池供電應用
ATM，現金循環機，POS
實驗室自動化
液體處理
導師：
打印機和掃描儀
泵和閥門
辦公自動化
天線定位
Heliostat控制器
電池供電應用
ATM，現金循環機，POS
實驗室自動化
液體處理
導師：
打印機和掃描儀
泵和閥門
