盡管高細分能解決大部分情況下的低頻震動;先進的電流控制PWM斬波模式比如TRINAMIC的SpreadCycle算法,這些在硬件上的作用很大程度上減少震動和顫動,這也滿足了大部分的應用,也適合高速運動.但是基于電流控制的斬波模式,還是會存在可聽得見的噪音和振動,主要是由于電機線圈的不同步,檢測電阻上幾毫伏的調節噪音和PWM時基誤差,這些噪音和振動在一些高端應用場合也是不被允許的,緩慢運行或中速運動的應用,以及任何不允許有噪音和場合.
   TRINAMIC的StealthChop算法也是通過硬件來實現的,從根本上使步進電機靜音,但是Stealthchop功能如何影響了步進電機?為什么電機不會出現噪音和震動?Stealthchop采用一種與基于電流反饋電壓調制模式如SpeadCycle完全不同的方法.而是采用基于電壓斬波模式一種新技術,該技術保證了電機的靜音和平穩平滑運動.
TMC5130-一款小體積,精巧的步進電機驅動控制芯片,帶有StealthChop模式.TRINAMIC改進了調制模式.為了最大限度降低電流波動對動態性能的影響,TMC5130采用基于電流反饋來控制電壓調制,這允許系統自適應電機的參數和運行電壓.來自直接電流控制回路算法引起的微小震蕩被消除.

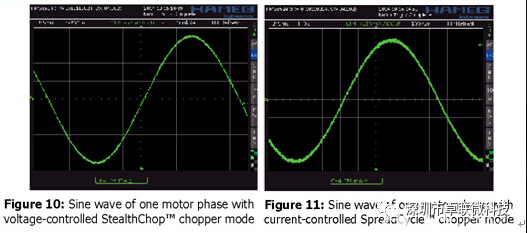

圖10和圖11顯示 電壓控制模式的Stealthchop 和電流控制模式的SpreadCycle

 StealthChop模式下過零點的效果是非常完美的:當電流的信號從正變?yōu)樨?fù)或者負變?yōu)檎?不會有過渡區域而是持續性的穿過零點.因?yàn)殡娏鞯恼{(diào)制是根據PWM占空比來控制的.在50%的PWM占空比,電流是0,StealthChop調整PWM的占空比來調節電機電流,PWM頻率是個常數,與此相反 電流控制的斬波器通過調控頻率實現調節電機電流,在這里 電流的波動是比較大的,此外電流的波動會在電機的永磁體轉子里產生渦流,這會導致電機的功耗損失.
      這些頻率變化著的PWM發出的聲音是在可聽范圍之內的,會發出嘶嘶的聲音,而且電子定子會由于磁致伸縮產生更大的噪音,進而會傳遞引起機械系統的震動.而StealthChop的固定斬波頻率就不會有這些問題.沒有斬波頻率的變化 除了電機運行時候微步相序分配器的變化.

      除了電機軸承鋼球磨擦的聲音,這是無法避免的之外,StealthChop可以驅動電機工作在極度的精音下,可以實現控制電機聲音在10dB分貝以下,噪音大大低于傳統的電流控制方式.我們從物理中得知 3dB分貝的減少量會將噪音程度降低一半。
