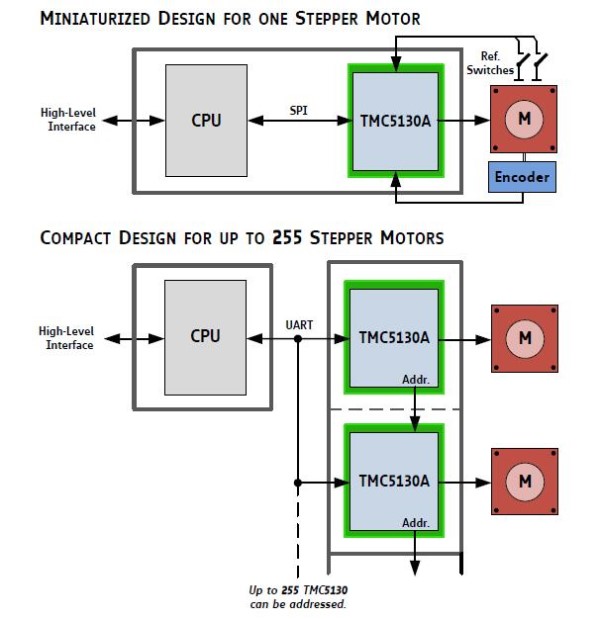

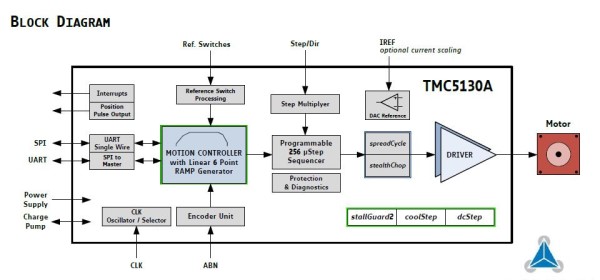

TMC5130 cDriver是一款集成式電機驅動器和運動控制器解決方案,適用于3D打印,閉路電視攝像機,泵和其他自動化設備應用。 該設備具有集成的SixPoint斜坡控制器,微步進分度器,無傳感器失速檢測技術StallGuard2和完全無噪聲的電流控制模式StealthChop,旨在驅動雙極步進電機。 輸出驅動器模塊由低RDSon N溝道功率MOSFET組成,配置為全H橋,以驅動電機繞組。 TMC5130能夠從每個輸出驅動高達2.5A的電流(具有適當?shù)纳幔?TMC5130的供電電壓為5-46V。 該器件提供SPI接口,用于配置和診斷以及步進和方向接口。
