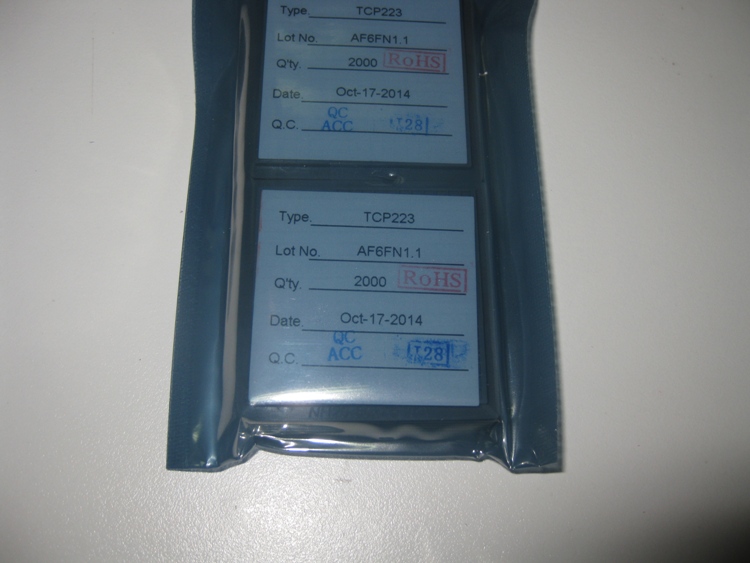

TCP223

型號:TCP223
封裝:裸片
TTP223是觸摸鍵檢測IC,提供1個觸摸鍵。觸摸檢測IC是為了用可變面積的鍵取代傳統的按鈕鍵而設計的。低功耗和寬工作電壓是觸摸鍵的DC和AC特點。
工作電壓 2.0V~5.5V
工作電流 @VDD=3V,無負載,SLRFTB=1
低功耗模式下典型值1.5uA,最大值3.0uA
快速模式下典型值3.5uA,最大值7.0uA
@VDD=3V,無負載,SLRFTB=0
低功耗模式下典型值2.0uA,最大值4.0uA
快速模式下典型值6.5uA,最大值13.0uA
最長響應時間大約為快速模式下60mS
低功耗模式下220mS @VDD=3V
靈敏度可由外部電容(0~50pF)調節
由選擇管腳(SLRFTB管腳)提供兩個采樣長度的選擇
人體觸摸檢測穩定,可取代傳統的直接的開關鍵
由選擇管腳(LPMB管腳)提供快速模式和低功耗模式的選擇
由選擇管腳(TOG管腳)提供直接模式、觸發模式的選擇
同時還保留漏極開路(Open Drain)輸出模式,OPDO管腳為漏極開路(Open Drain)輸出, Q管腳為CMOS輸出
各輸出模式都可通過選擇管腳(AHLB管腳)選擇高電平或者低電平有效
由選擇管腳(MOTB管腳)提供100sec最長輸出時間選擇
有外部上電復位管腳(RST管腳)
上電之后需要約0.5sec的穩定時間,此時間段內不要對鍵進行觸摸,此時所有功能都被禁止
始終進行自校準
當鍵沒被觸摸時,重校準周期約為4.0sec
工作電流 @VDD=3V,無負載,SLRFTB=1
低功耗模式下典型值1.5uA,最大值3.0uA
快速模式下典型值3.5uA,最大值7.0uA
@VDD=3V,無負載,SLRFTB=0
低功耗模式下典型值2.0uA,最大值4.0uA
快速模式下典型值6.5uA,最大值13.0uA
最長響應時間大約為快速模式下60mS
低功耗模式下220mS @VDD=3V
靈敏度可由外部電容(0~50pF)調節
由選擇管腳(SLRFTB管腳)提供兩個采樣長度的選擇
人體觸摸檢測穩定,可取代傳統的直接的開關鍵
由選擇管腳(LPMB管腳)提供快速模式和低功耗模式的選擇
由選擇管腳(TOG管腳)提供直接模式、觸發模式的選擇
同時還保留漏極開路(Open Drain)輸出模式,OPDO管腳為漏極開路(Open Drain)輸出, Q管腳為CMOS輸出
各輸出模式都可通過選擇管腳(AHLB管腳)選擇高電平或者低電平有效
由選擇管腳(MOTB管腳)提供100sec最長輸出時間選擇
有外部上電復位管腳(RST管腳)
上電之后需要約0.5sec的穩定時間,此時間段內不要對鍵進行觸摸,此時所有功能都被禁止
始終進行自校準
當鍵沒被觸摸時,重校準周期約為4.0sec
廣泛消費性產品 防水電器 按鈕鍵取代品
