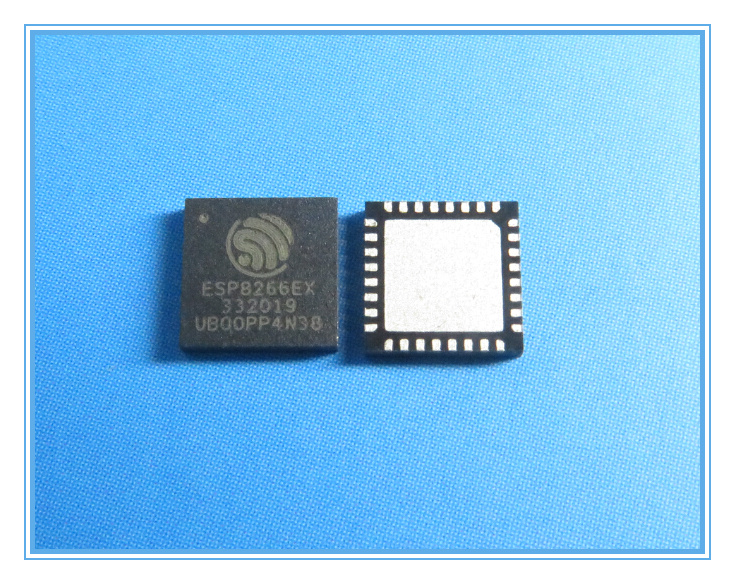

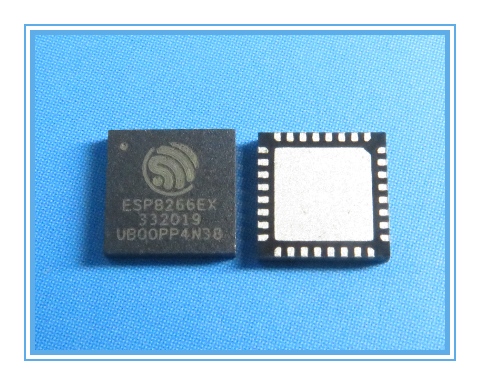

ESP8266EX
型號：ESP8266EX
封裝：QFN32
樂鑫智能互聯平臺——ESCP 擁有高性能無線SOC，給移動平臺設計師帶來福音，它以最低成本提供最大實用性，為WiFi 功能嵌入其他系統提供無限可能。
1 簡介
樂鑫智能互聯平臺——ESCP 擁有高性能無線SOC，給移動平臺設計師帶來福音，它
以最低成本提供最大實用性，為WiFi 功能嵌入其他系統提供無限可能。
2 技術概述
ESP8266 是一個完整且自成體系的Wi-Fi 網絡解決方案，能夠搭載軟件應用，或通過
另一個應用處理器卸載所有Wi-Fi 網絡功能。
ESP8266 在搭載應用并作為設備中唯一的應用處理器時，能夠直接從外接閃存中啟
動。內置的高速緩沖存儲器有利于提高系統性能，并減少內存需求。
另外一種情況是，無線上網接入承擔Wi-Fi 適配器的任務時，可以將其添加到任何基
于微控制器的設計中，連接簡單易行，只需通過SPI/SDIO 接口或中央處理器AHB
橋接口即可。
ESP8266 強大的片上處理和存儲能力，使其可通過GPIO 口集成傳感器及其他應用的
特定設備，實現了最低前期的開發和運行中最少地占用系統資源。ESP8266 高度片內
集成，包括天線開關balun、電源管理轉換器，因此僅需極少的外部電路，且包括前
端模塊在內的整個解決方案在設計時將所占PCB 空間降到最低。
裝有ESP8266 的系統表現出來的領先特征有：節能VoIP 在睡眠/喚醒模式之間的快
速切換、配合低功率操作的自適應無線電偏置、前端信號的處理功能、故障排除和無
線電系統共存特性為消除蜂窩/藍牙/DDR/LVDS/LCD 干擾。
3 特征
802.11 b/g/n
Wi-Fi Direct (P2P)、soft-AP
內置TCP/IP 協議棧
內置TR 開關、balun、LNA、功率放大器和匹配網絡
內置PLL、穩壓器和電源管理組件
802.11b 模式下+19.5dBm 的輸出功率
內置溫度傳感器
支持天線分集
斷電泄露電流小于10uA
內置低功率32 位CPU：可以兼作應用處理器
SDIO 2.0、SPI、UART
STBC、1x1 MIMO、2x1 MIMO
A-MPDU 、A-MSDU 的聚合和0.4?s 的保護間隔
2ms 之內喚醒、連接并傳遞數據包
待機狀態消耗功率小于1.0mW (DTIM3)
超低能耗技術
ESP8266 專為移動設備、可穿戴電子產品和物聯網應用設計，并與其他幾項專利技術
一起使機器實現最低能耗。這種節能的構造以三種模式運行：激活模式、睡眠模式和
深度模睡眠式。
ESP8266 使用高端電源管理技術和邏輯系統調低非必需功能的功率，調控睡眠模式與
工作模式之間的轉換，在睡眠模式下，其消耗的電流小于12uA，處于連接狀態時，
其消耗的功率少于1.0mW(DTIM=3)或0.5mW(DTIM=10)。
睡眠模式下，只有校準的實時時鐘和watchdog 處于工作狀態。可以通過編程使實時
時鐘在特定的時間內喚醒ESP8266。
通過編程，ESP8266 會在檢測到某種特定情況發生的時候自動喚醒。ESP8266 在最
短時間內自動喚醒，這一特征可以應用到移動設備的SOC 上，這樣SOC 在開啟Wi-
Fi 之前均處于低功耗待機狀態。
為滿足移動設備和可穿戴性電子產品的功率需求，ESP8266 在近距離時可以通過軟件
編程減少PA 的輸出功率來降低整體功耗，以適應不同的應用方案。
5.1 最大集成度
ESP8266 集成了板子上最關鍵的部件，其中包括電源管理組件、TR 開關、RF
balun、峰值為+25dBm 的大功率PA，因此，ESP8266 既保證了BOM 的成本最低，
又便于被嵌入任何系統。
ESP8266 僅有的外部BOM 是電阻器、電容器和晶振。
6 ESP8266 的應用主體
智能電源插頭
家庭自動化
網狀網絡
工業無線控制
嬰兒監控器
網絡攝像機
傳感器網絡
可穿戴電子產品
無線位置感知設備
安全I(xiàn)D 標簽
無線定位系統信號
7 規格
7.1 功耗
下列功耗數據是基于3.3V 的電源、25?C 的周圍溫度，并使用內部穩壓器測得。
[1] 所有測量均在沒有SAW 濾波器的情況下，于天線接口處完成。
[2] 所有發射數據是基于90% 的占空比，在持續發射的模式下測得的。
7.2 射頻規格
以下數據是在室內溫度下，電壓為3.3V 和1.1V 時分別測得。
8 CPU、存儲器和接口
8.1 CPU
這款芯片嵌入了一個超低功率32 位微型CPU，帶有16 位精簡模式。可以通過以下接
口連接該CPU：
連接存儲控制器、也可以用來訪問外接閃存的編碼RAM/ROM 接口(iBus)
同樣連接存儲控制器的數據RAM 接口(dBus)
訪問寄存器的AHB 接口
JTAG 調試接口
8.2 存儲控制器
存儲控制器包含ROM 和SRAM。CPU 可以通過iBus、dBus 和AHB 接口訪問存儲控
制器。這些接口中任意一個都可以申請?jiān)L問ROM 或RAM 單元，存儲仲裁器以到達
順序確定運行順序。
8.3 AHB 和AHB 模塊
AHB 模塊充當仲裁器，通過MAC、主機的SDIO 和CPU 控制AHB 接口。由于發送
地址不同，AHB 數據請求可能到達以下兩個從機中的一個：
APB 模塊，或
閃存控制器（通常在脫機應用的情況下）
閃存控制器接收到的請求往往是高速請求，而APB 模塊接收到的往往是訪問寄存器的
請求。
APB 模塊充當解碼器，但只可以訪問ESP8266 主模塊內可編程的寄存器。由于發送
地址不同，APB 請求可能到達無線電接收器、SI/SPI、主機SDIO、GPIO、UART、
實時時鐘(RTC)、MAC 或數字基帶。
8.4 接口
ESP 8266 包含多個模擬和數字接口，詳情如下：
8.4.1 主SI/SPI 控制（可選）
主串行接口（SI）能在二、三、四線制總線配置下運行，被用來控制EEPROM 或其
他I2C/SPI 設備。多址I2C 設備共享2 線制總線。
多址SPI 設備共享時鐘和數據信號，且根據芯片的選擇，各自單獨使用由軟件控制的
GPIO 管腳。
SPI 可以被用來控制外接設備，如串行閃存、音頻CODEC 或其他從機設備，安裝
時，給它三個不同的有效管腳，使其成為標準主SPI 設備。
SPI_EN0
SPI_EN1
SPI_EN2
SPI 從機被用作主接口，從而給SPI 主機和SPI 從機提供支持。
在內置應用中，SPI _EN0 被用作使能信號，作用于外接串行閃存，將固件和/或
MIB 數據下載到基帶。在基于主機的應用中，固件和MIB 數據可以通過主機接口二
者任選其一進行下載。此管腳低電平有效，不用的時候應該懸空。
SPI_EN1 常被用于用戶應用，如控制內置應用中的外接音頻codec 或感應器ADC。
此管腳低電平有效，不用的時候應該懸空。
SPI_EN2 常被用來控制EEPROM，儲存?zhèn)€別數據（individual data），如MIB 信
息、MAC 地址和校準數據，或作一般用途。此管腳低電平有效，不用的時候應該懸
空。
9 固件和軟件工具開發包
固件在芯片上的ROM 和SRAM 上運行，當設備處于喚醒狀態時，固件通過SDIO 界
面從主機上下載指令。
固件完全遵循802.11 b/g/n/e/i WLAN MAC 協議和Wi-Fi Direct 規格，不僅支持分
散控制功能(DCF)下的基本服務單元（BSS）的操作，還遵循最新的Wi-Fi P2P 協
議，支持P2P 團體操作（P2P group operation）。低電平協議功能自動由ESP8266
運行，如
RTS/CTS
確認
分片和重組
聚合
楨封裝（802.11h/RFC 1042）
自動信標監測/掃描
P2P WiFi direct
跟P2P 發現程序一樣，被動或主動掃描一旦在主機的指令下起動，就會自動完成。執
行電源管理時，與主機互動最少，如此一來，有效任務期達到最小化。
9.1 特征
該軟件工具開發包的實驗室特征如下：
802.11 b/g/n/d/e/i/k/r 支持
Wi-Fi Direct (P2P) 支持
P2P 發現、P2P 群主模式（Group Owner mode）、P2P 電源管理
基礎結構型網絡(Infrastructure BSS) 工作站(Station) 模式/P2P 模式/SoftAP 模
式
硬件加速器
10 電源管理
芯片可以調成以下狀態：
關閉（OFF）：CHIP_PD 管腳處于低功率狀態。RTC 失效。所有寄存器被清空。
深度睡眠（ DEEP_SLEEP ） ： RTC 開著，芯片的其他部分都是關著的。
RTC 內部recovery memory 可保存基本的WiFi 連接信息。
睡眠（SLEEP）：只有RTC 在運行。晶體振蕩器停止。任何部位喚醒（MAC、主機、RTC 計時器、外部中斷）將使喚醒整個芯片。
喚醒（WAKEUP）：在這種狀態下，系統從睡眠狀態下轉為起動（PWR）狀態。晶體振蕩器和PLL 均轉為使能狀態。
? 開啟狀態（ON）：高速時鐘可以運行，并發送至各個被時鐘控制寄存器使能的模塊。各個模塊，包括CPU 在內，
執行較低電平的時鐘門控。系統運作時，可以通過WAITI 指令關閉CPU 內部時鐘。
11 時鐘管理
11.1 高頻時鐘
ESP8266 上的高頻時鐘是用來驅動Tx 和Rx 兩種混頻器的，它由內部晶振和外部晶
振生成。晶振頻率在26MHz 到52MHz 之間浮動。
盡管晶體震蕩器的內部校準功能使得一系列的晶體滿足時鐘生成條件，但是一般來
說，晶體的質量仍然是獲得合適的相位噪聲要考慮的因素。當使用的晶體由于頻率偏
移或質量問題而不是最佳選擇時，wifi 系統的最大數據處理能力和靈敏度就會降低。
樂鑫智能互聯平臺——ESCP 擁有高性能無線SOC，給移動平臺設計師帶來福音，它
以最低成本提供最大實用性，為WiFi 功能嵌入其他系統提供無限可能。
2 技術概述
ESP8266 是一個完整且自成體系的Wi-Fi 網絡解決方案，能夠搭載軟件應用，或通過
另一個應用處理器卸載所有Wi-Fi 網絡功能。
ESP8266 在搭載應用并作為設備中唯一的應用處理器時，能夠直接從外接閃存中啟
動。內置的高速緩沖存儲器有利于提高系統性能，并減少內存需求。
另外一種情況是，無線上網接入承擔Wi-Fi 適配器的任務時，可以將其添加到任何基
于微控制器的設計中，連接簡單易行，只需通過SPI/SDIO 接口或中央處理器AHB
橋接口即可。
ESP8266 強大的片上處理和存儲能力，使其可通過GPIO 口集成傳感器及其他應用的
特定設備，實現了最低前期的開發和運行中最少地占用系統資源。ESP8266 高度片內
集成，包括天線開關balun、電源管理轉換器，因此僅需極少的外部電路，且包括前
端模塊在內的整個解決方案在設計時將所占PCB 空間降到最低。
裝有ESP8266 的系統表現出來的領先特征有：節能VoIP 在睡眠/喚醒模式之間的快
速切換、配合低功率操作的自適應無線電偏置、前端信號的處理功能、故障排除和無
線電系統共存特性為消除蜂窩/藍牙/DDR/LVDS/LCD 干擾。
3 特征
802.11 b/g/n
Wi-Fi Direct (P2P)、soft-AP
內置TCP/IP 協議棧
內置TR 開關、balun、LNA、功率放大器和匹配網絡
內置PLL、穩壓器和電源管理組件
802.11b 模式下+19.5dBm 的輸出功率
內置溫度傳感器
支持天線分集
斷電泄露電流小于10uA
內置低功率32 位CPU：可以兼作應用處理器
SDIO 2.0、SPI、UART
STBC、1x1 MIMO、2x1 MIMO
A-MPDU 、A-MSDU 的聚合和0.4?s 的保護間隔
2ms 之內喚醒、連接并傳遞數據包
待機狀態消耗功率小于1.0mW (DTIM3)
超低能耗技術
ESP8266 專為移動設備、可穿戴電子產品和物聯網應用設計，并與其他幾項專利技術
一起使機器實現最低能耗。這種節能的構造以三種模式運行：激活模式、睡眠模式和
深度模睡眠式。
ESP8266 使用高端電源管理技術和邏輯系統調低非必需功能的功率，調控睡眠模式與
工作模式之間的轉換，在睡眠模式下，其消耗的電流小于12uA，處于連接狀態時，
其消耗的功率少于1.0mW(DTIM=3)或0.5mW(DTIM=10)。
睡眠模式下，只有校準的實時時鐘和watchdog 處于工作狀態。可以通過編程使實時
時鐘在特定的時間內喚醒ESP8266。
通過編程，ESP8266 會在檢測到某種特定情況發生的時候自動喚醒。ESP8266 在最
短時間內自動喚醒，這一特征可以應用到移動設備的SOC 上，這樣SOC 在開啟Wi-
Fi 之前均處于低功耗待機狀態。
為滿足移動設備和可穿戴性電子產品的功率需求，ESP8266 在近距離時可以通過軟件
編程減少PA 的輸出功率來降低整體功耗，以適應不同的應用方案。
5.1 最大集成度
ESP8266 集成了板子上最關鍵的部件，其中包括電源管理組件、TR 開關、RF
balun、峰值為+25dBm 的大功率PA，因此，ESP8266 既保證了BOM 的成本最低，
又便于被嵌入任何系統。
ESP8266 僅有的外部BOM 是電阻器、電容器和晶振。
6 ESP8266 的應用主體
智能電源插頭
家庭自動化
網狀網絡
工業無線控制
嬰兒監控器
網絡攝像機
傳感器網絡
可穿戴電子產品
無線位置感知設備
安全I(xiàn)D 標簽
無線定位系統信號
7 規格
7.1 功耗
下列功耗數據是基于3.3V 的電源、25?C 的周圍溫度，并使用內部穩壓器測得。
[1] 所有測量均在沒有SAW 濾波器的情況下，于天線接口處完成。
[2] 所有發射數據是基于90% 的占空比，在持續發射的模式下測得的。
7.2 射頻規格
以下數據是在室內溫度下，電壓為3.3V 和1.1V 時分別測得。
8 CPU、存儲器和接口
8.1 CPU
這款芯片嵌入了一個超低功率32 位微型CPU，帶有16 位精簡模式。可以通過以下接
口連接該CPU：
連接存儲控制器、也可以用來訪問外接閃存的編碼RAM/ROM 接口(iBus)
同樣連接存儲控制器的數據RAM 接口(dBus)
訪問寄存器的AHB 接口
JTAG 調試接口
8.2 存儲控制器
存儲控制器包含ROM 和SRAM。CPU 可以通過iBus、dBus 和AHB 接口訪問存儲控
制器。這些接口中任意一個都可以申請?jiān)L問ROM 或RAM 單元，存儲仲裁器以到達
順序確定運行順序。
8.3 AHB 和AHB 模塊
AHB 模塊充當仲裁器，通過MAC、主機的SDIO 和CPU 控制AHB 接口。由于發送
地址不同，AHB 數據請求可能到達以下兩個從機中的一個：
APB 模塊，或
閃存控制器（通常在脫機應用的情況下）
閃存控制器接收到的請求往往是高速請求，而APB 模塊接收到的往往是訪問寄存器的
請求。
APB 模塊充當解碼器，但只可以訪問ESP8266 主模塊內可編程的寄存器。由于發送
地址不同，APB 請求可能到達無線電接收器、SI/SPI、主機SDIO、GPIO、UART、
實時時鐘(RTC)、MAC 或數字基帶。
8.4 接口
ESP 8266 包含多個模擬和數字接口，詳情如下：
8.4.1 主SI/SPI 控制（可選）
主串行接口（SI）能在二、三、四線制總線配置下運行，被用來控制EEPROM 或其
他I2C/SPI 設備。多址I2C 設備共享2 線制總線。
多址SPI 設備共享時鐘和數據信號，且根據芯片的選擇，各自單獨使用由軟件控制的
GPIO 管腳。
SPI 可以被用來控制外接設備，如串行閃存、音頻CODEC 或其他從機設備，安裝
時，給它三個不同的有效管腳，使其成為標準主SPI 設備。
SPI_EN0
SPI_EN1
SPI_EN2
SPI 從機被用作主接口，從而給SPI 主機和SPI 從機提供支持。
在內置應用中，SPI _EN0 被用作使能信號，作用于外接串行閃存，將固件和/或
MIB 數據下載到基帶。在基于主機的應用中，固件和MIB 數據可以通過主機接口二
者任選其一進行下載。此管腳低電平有效，不用的時候應該懸空。
SPI_EN1 常被用于用戶應用，如控制內置應用中的外接音頻codec 或感應器ADC。
此管腳低電平有效，不用的時候應該懸空。
SPI_EN2 常被用來控制EEPROM，儲存?zhèn)€別數據（individual data），如MIB 信
息、MAC 地址和校準數據，或作一般用途。此管腳低電平有效，不用的時候應該懸
空。
9 固件和軟件工具開發包
固件在芯片上的ROM 和SRAM 上運行，當設備處于喚醒狀態時，固件通過SDIO 界
面從主機上下載指令。
固件完全遵循802.11 b/g/n/e/i WLAN MAC 協議和Wi-Fi Direct 規格，不僅支持分
散控制功能(DCF)下的基本服務單元（BSS）的操作，還遵循最新的Wi-Fi P2P 協
議，支持P2P 團體操作（P2P group operation）。低電平協議功能自動由ESP8266
運行，如
RTS/CTS
確認
分片和重組
聚合
楨封裝（802.11h/RFC 1042）
自動信標監測/掃描
P2P WiFi direct
跟P2P 發現程序一樣，被動或主動掃描一旦在主機的指令下起動，就會自動完成。執
行電源管理時，與主機互動最少，如此一來，有效任務期達到最小化。
9.1 特征
該軟件工具開發包的實驗室特征如下：
802.11 b/g/n/d/e/i/k/r 支持
Wi-Fi Direct (P2P) 支持
P2P 發現、P2P 群主模式（Group Owner mode）、P2P 電源管理
基礎結構型網絡(Infrastructure BSS) 工作站(Station) 模式/P2P 模式/SoftAP 模
式
硬件加速器
10 電源管理
芯片可以調成以下狀態：
關閉（OFF）：CHIP_PD 管腳處于低功率狀態。RTC 失效。所有寄存器被清空。
深度睡眠（ DEEP_SLEEP ） ： RTC 開著，芯片的其他部分都是關著的。
RTC 內部recovery memory 可保存基本的WiFi 連接信息。
睡眠（SLEEP）：只有RTC 在運行。晶體振蕩器停止。任何部位喚醒（MAC、主機、RTC 計時器、外部中斷）將使喚醒整個芯片。
喚醒（WAKEUP）：在這種狀態下，系統從睡眠狀態下轉為起動（PWR）狀態。晶體振蕩器和PLL 均轉為使能狀態。
? 開啟狀態（ON）：高速時鐘可以運行，并發送至各個被時鐘控制寄存器使能的模塊。各個模塊，包括CPU 在內，
執行較低電平的時鐘門控。系統運作時，可以通過WAITI 指令關閉CPU 內部時鐘。
11 時鐘管理
11.1 高頻時鐘
ESP8266 上的高頻時鐘是用來驅動Tx 和Rx 兩種混頻器的，它由內部晶振和外部晶
振生成。晶振頻率在26MHz 到52MHz 之間浮動。
盡管晶體震蕩器的內部校準功能使得一系列的晶體滿足時鐘生成條件，但是一般來
說，晶體的質量仍然是獲得合適的相位噪聲要考慮的因素。當使用的晶體由于頻率偏
移或質量問題而不是最佳選擇時，wifi 系統的最大數據處理能力和靈敏度就會降低。
