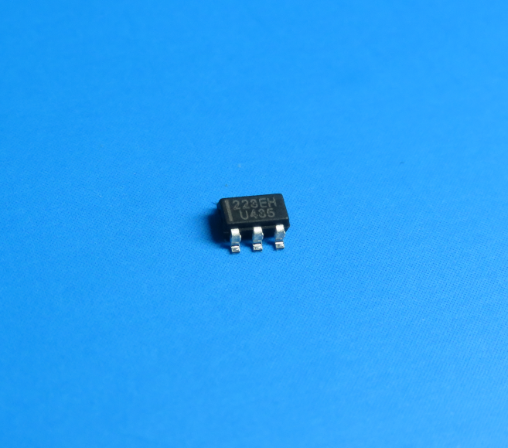

TTP223E-HA6
型號：TTP223E-HA6
封裝：SOT23-6
TTP223E-HA6 TonTouch
TM 是單按鍵觸摸檢測芯片, 穩定的觸摸檢測效果可以廣泛的滿足不同應用的需求, 此觸摸檢測芯片是專為取代傳統按鍵而設計, 觸摸檢測 PAD 的大小可依不同的靈敏度設計在合理的范圍內, 低功耗與寬工作電壓, 是此觸摸芯片在 DC 或 AC 應用上的特性 。
1.工作電壓2.0V-5.5V
2.工作電流@VDD=3V ,無負載低功耗模式下典型值 2.0uA 最大值4.0uA
3.最長響應時間大約為低功耗模式 220ms @VDD=3V
4.可以由外部電容（1-50PF)調整靈敏度
5.穩定的人體觸摸檢測可取代傳統的按鍵開關
6.提供低功耗模式
7.提供輸出模式選擇（TOG pin)可選擇直接輸出或鎖存輸出
8.提供最長輸出時間約100秒（正負50%）
9.Q pin為CMOS輸出,可由(AHLB pin)選擇高電平輸出有效或低電平輸出有效
10.上電后約有0.5秒的穩定時間，此期間內不要觸摸檢測點，此時所有功能都被禁止
11.自動校準功能 剛上電的8秒內約每1秒刷新一次參考值，若在上電后的8秒內有觸摸按鍵
或8秒后扔未觸摸按鍵，則重新校準周期切換為4秒。
2.工作電流@VDD=3V ,無負載低功耗模式下典型值 2.0uA 最大值4.0uA
3.最長響應時間大約為低功耗模式 220ms @VDD=3V
4.可以由外部電容（1-50PF)調整靈敏度
5.穩定的人體觸摸檢測可取代傳統的按鍵開關
6.提供低功耗模式
7.提供輸出模式選擇（TOG pin)可選擇直接輸出或鎖存輸出
8.提供最長輸出時間約100秒（正負50%）
9.Q pin為CMOS輸出,可由(AHLB pin)選擇高電平輸出有效或低電平輸出有效
10.上電后約有0.5秒的穩定時間，此期間內不要觸摸檢測點，此時所有功能都被禁止
11.自動校準功能 剛上電的8秒內約每1秒刷新一次參考值，若在上電后的8秒內有觸摸按鍵
或8秒后扔未觸摸按鍵，則重新校準周期切換為4秒。
各種消費性產品
取代按鈕按鍵
取代按鈕按鍵
